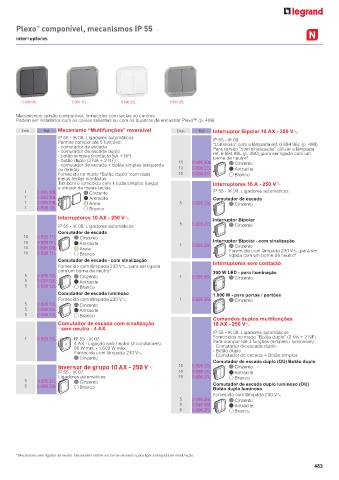

Page 485 - Catálogo Geral Legrand 2024

Plexo componível, mecanismos IP 55
TM
interruptores

0 698 00L 0 695 11L 0 696 25L 0 695 26L

Mecanismos versão componível, fornecidos com teclas ou centros
Podem ser instalados com as caixas salientes ou com os quadros de encastrar Plexo™ (p. 489)
Emb. Ref. Mecanismo “Multifunções” reversível Emb. Ref. Interruptor Bipolar 10 AX - 250 VA
IP 55 - IK 08. Ligadores automáticos IP 55 - IK 08
Permite compor até 5 funções: “Luminoso” com a lâmpada ref. 0 694 96L (p. 490)
- comutador de escada Para versão “com sinalização” utilizar a lâmpada
- comutador de escada duplo ref. 0 694 98L (p. 490), para ser ligada com um
- botão simples (contacto NA + NF) borne de neutro*
- botão duplo (2 NA + 2 NF) 10 0 695 30L
- comutador de escada + botão simples (esquerda Cinzento
ou direita) 10 0 698 27L Antracite
Fornecido no modo “Botão duplo” com duas 10 0 696 27L Branco
meias-teclas montadas
Também é fornecido com 1 tecla simples (larga) Interruptores 16 A - 250 V A
e um par de meias-teclas
1 0 695 06L Cinzento IP 55 - IK 08. Ligadores automáticos
1 0 698 00L Antracite Comutador de escada
1 0 698 09L Areia 5 0 695 23L Cinzento
1 0 696 18L Branco
Interruptores 10 AX - 250 VA Interruptor Bipolar
IP 55 - IK 08. Ligadores automáticos 5 0 695 27L Cinzento
Comutador de escada
10 0 695 11L Cinzento
10 0 698 01L Antracite 1 0 695 28L Interruptor Bipolar - com sinalização
10 0 698 08L Areia Cinzento
10 0 696 11L Branco Fornecido com lâmpada 230 VA, para ser
ligada com um borne de neutro*
Comutador de escada - com sinalização Interruptores sem contacto
Fornecido com lâmpada 230 VA, para ser ligada
com um borne de neutro* 200 W LED - para iluminação
5 0 695 12L Cinzento 1 0 695 86L Cinzento
5 0 698 02L Antracite
5 0 696 12L Branco
Comutador de escada luminoso 1.000 W - para portas / portões
Fornecido com lâmpada 230 VA 1 0 695 95L Cinzento
5 0 695 13L Cinzento
5 0 698 03L Antracite
5 0 696 13L Branco Comandos duplos multifunções
Comutador de escada com sinalização 10 AX - 250 VA
- sem neutro - 4 AX
IP 55 - IK 08. Ligadores automáticos
1 0 695 15L IP 55 - IK 07 Fornecidos no modo “Botão duplo” (2 NA + 2 NF)
4 AX - Ligação sem neutro (2 condutores) Para compor até 3 funções (simples / luminosas):
- Comutador de escada duplo
60 W mín. - 1.500 W máx.
Fornecido com lâmpada 230 VA - Botão duplo
- Comutador de escada + Botão simples
Cinzento
Comutador de escada duplo (OU) Botão duplo
Inversor de grupo 10 AX - 250 V A 10 0 695 25L Cinzento
IP 55 - IK 07 10 0 698 05L Antracite
Ligadores automáticos 10 0 696 25L Branco
5 0 695 21L Cinzento
5 0 696 20L Branco Comutador de escada duplo luminoso (OU)
Botão duplo luminoso
Fornecido com lâmpada 230 VA
5 0 695 26L Cinzento
5 0 698 06L Antracite
5 0 696 26L Branco

* Mecanismo sem ligador de neutro. Necessário utilizar um borne de neutro para ligar a lâmpada de sinalização.

483
