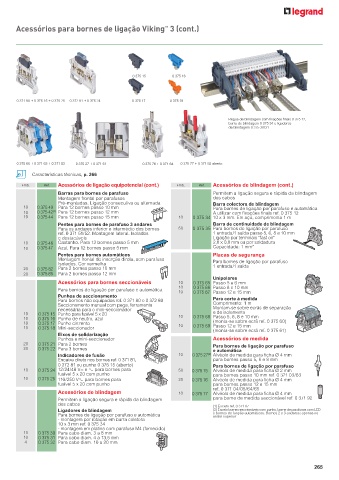

Page 267 - Catálogo Geral Legrand 2023

Acessórios para bornes de ligação Viking 3 (cont.)
TM

0 375 15 0 375 16

0 371 80 + 0 375 15 + 0 375 25 0 372 81 + 0 375 24 0 375 17 0 375 18

Régua de blindagem com fixações finais 0 375 12,
barra de blindagem 0 375 34 e ligadores
de blindagem 0 375 30/31

0 375 66 + 0 371 63 + 0 371 03 0 375 27 + 0 371 61 0 375 76 + 0 371 64 0 375 77 + 0 371 92 aberto

Características técnicas, p. 266
Emb. Ref. Acessórios de ligação equipotencial (cont.) Emb. Ref. Acessórios de blindagem (cont.)
Barras para bornes de parafuso Permitem a ligação segura e rápida da blindagem
Montagem frontal por parafusos dos cabos
Pré-montadas. Ligação consecutiva ou alternada Barra colectora de blindagem
10 0 375 40 Para 12 bornes passo 10 mm Para bornes de ligação por parafuso e automática
10 0 375 42 (1) Para 12 bornes passo 12 mm A utilizar com fixações finais ref. 0 375 12
10 0 375 44 Para 12 bornes passo 15 mm 10 0 375 34 10 x 3 mm. Em aço, comprimento 1 m
Pentes para bornes de parafuso 3 andares Barra de continuidade de blindagem
Para os andares inferior e intermédio dos bornes 50 0 375 35 Para bornes de ligação por parafuso
ref. 0 371 51/52. Montagem lateral. Isolados 1 entrada/1 saída passo 5, 6, 8 e 10 mm
e destacáveis Ligação por terminais "fast on"
10 0 375 46 Castanho. Para 12 bornes passo 5 mm 2,8 x 0,8 mm ou por soldadura
10 0 375 47 Azul. Para 12 bornes passo 5 mm Capacidade: 1 mm²
Pentes para bornes automáticos Placas de segurança
Montagem frontal de inserção direta, sem parafuso Para bornes de ligação por parafuso
Isolados. Cor vermelha 1 entrada/1 saída
20 0 375 82 Para 2 bornes passo 10 mm
20 0 375 85 Para 2 bornes passo 12 mm
Unipolares
Acessórios para bornes seccionáveis 10 0 375 65 Passo 5 e 6 mm
Para bornes de ligação por parafuso e automática 10 0 375 66 Passo 8 e 10 mm
10
0 375 67 Passo 12 e 15 mm
Punhos de seccionamento
Para bornes não equipados ref. 0 371 80 e 0 372 80 Para corte à medida
Seccionamento manual com pega, ferramenta Comprimento: 1 m
necessária para o mini-seccionador Montam-se sobre ecrãs de separação
10 0 375 15 Punho para fusível 5 x 20 10 e de isolamento
10 0 375 16 Punho de neutro, azul 0 375 68 Passo 5, 6, 8 e 10 mm
10 0 375 17 Punho cinzento 10 (monta-se sobre ecrã ref. 0 375 60)
10 0 375 18 Mini-seccionador 0 375 69 Passo 12 e 15 mm
(monta-se sobre ecrã ref. 0 375 61)
Eixos de solidarização
Punhos e mini-seccionador Acessórios de medida
20 0 375 21 Para 2 bornes Para bornes de ligação por parafuso
20 0 375 22 Para 3 bornes e automática
Indicadores de fusão 10 0 375 27 (2) Alvéolo de medida para ficha Ø 4 mm
Encaixe direto nos bornes ref. 0 371 81, para bornes passo 5, 6 e 8 mm
0 372 81 ou punho 0 375 15 (aberto) Para bornes de ligação por parafuso
10 0 375 24 12/24/48 V= e A para bornes para 50 0 375 75 Alvéolo de medida para ficha Ø 2 mm
fusível 5 x 20 com punho para bornes passo 10 mm ref. 0 371 03/63
10 0 375 25 110/250 V± para bornes para 20 0 375 76 Alvéolo de medida para ficha Ø 4 mm
fusível 5 x 20 com punho para bornes passo 12 e 15 mm
Acessórios de blindagem 10 0 375 77 ref. 0 371 04/05/64/65
Alvéolo de medida para ficha Ø 4 mm
Permitem a ligação segura e rápida da blindagem para borne de medida seccionável ref. 0 371 92
dos cabos
(1) Exceto ref. 0 371 87
Ligadores de blindagem (2) Exceto bornes seccionáveis com punho, borne de parafusos com LED
e bornes de função automáticos. Bornes 2 e 3 andares: apenas no
Para bornes de ligação por parafuso e automática andar superior
- montagem por rotação em barra coletora
10 x 3 mm ref. 0 375 34
- montagem em platina com parafuso M4 (fornecido)
10 0 375 30 Para cabo diam. 3 a 8 mm
10 0 375 31 Para cabo diam. 4 a 13,5 mm
4 0 375 32 Para cabo diam. 10 a 20 mm

265
