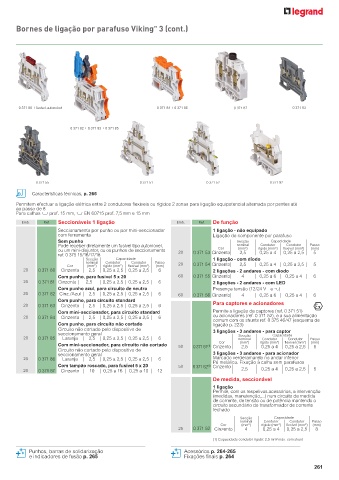

Page 263 - Catálogo Geral Legrand 2023

Bornes de ligação por parafuso Viking 3 (cont.)
TM

0 371 80 + fusível automóvel 0 371 84 + 0 371 86 0 371 87 0 371 53

0 371 82 + 0 371 83 + 0 371 85

0 371 55 0 371 51 0 371 52 0 371 92
Características técnicas, p. 266
Permitem efectuar a ligação elétrica entre 2 condutores flexíveis ou rígidos 2 zonas para ligação equipotencial alternada por pentes até
ao passo de 8
Para calhas 4 prof. 15 mm, 4 EN 60715 prof. 7,5 mm e 15 mm
Emb. Ref. Seccionáveis 1 ligação Emb. Ref. De função
Seccionamento por punho ou por mini-seccionador 1 ligação - não equipado
com ferramenta Ligação do componente por parafuso
Sem punho Secção Capacidade
Pode receber diretamente um fusível tipo automóvel, Cor nominal rígido (mm²) flexível (mm²) Passo
Condutor
Condutor
(mm)
(mm²)
ou um mini-disjuntor, ou os punhos de seccionamento 20 0 371 53 Cinzento 2,5 0,25 a 4 0,25 a 2,5 5
ref. 0 375 15/16/17/18
Secção Capacidade 1 ligação - com díodo
nominal Condutor Condutor Passo
Cor (mm²) rígido (mm²) flexível (mm²) (mm) 20 0 371 54 Cinzento 2,5 0,25 a 4 0,25 a 2,5 5
20 0 371 80 Cinzento 2,5 0,25 a 2,5 0,25 a 2,5 6 2 ligações - 2 andares - com díodo
Com punho, para fusível 5 x 20 60 0 371 55 Cinzento 4 0,25 a 6 0,25 a 4 6
20 0 371 81 Cinzento 2,5 0,25 a 2,5 0,25 a 2,5 6 2 ligações - 2 andares - com LED
Com punho azul, para circuito de neutro Presença tensão (12/24 V= e A)
20 0 371 82 Cinz./Azul 2,5 0,25 a 2,5 0,25 a 2,5 6 60 0 371 56 Cinzento 4 0,25 a 6 0,25 a 4 6
Com punho, para circuito standard Para captores e acionadores
20 0 371 83 Cinzento 2,5 0,25 a 2,5 0,25 a 2,5 6
Com mini-seccionador, para circuito standard Permite a ligação de captores (ref. 0 371 51)
20 0 371 84 Cinzento 2,5 0,25 a 2,5 0,25 a 2,5 6 ou acionadores (ref. 0 371 52), e a sua alimentação
comum com os shunts ref. 0 375 46/47 (esquema de
Com punho, para circuito não cortado ligação p. 223)
Circuito não cortado pelo dispositivo de 3 ligações - 3 andares - para captor
seccionamento geral Secção Capacidade
20 0 371 85 Laranja 2,5 0,25 a 2,5 0,25 a 2,5 6 nominal Condutor Condutor Passo
Cor (mm²) rígido (mm²) flexível (mm²) (mm)
Com mini-seccionador, para circuito não cortado 50 0 371 51 (1) Cinzento 2,5 0,25 a 4 0,25 a 2,5 5
Circuito não cortado pelo dispositivo de
seccionamento geral 3 ligações - 3 andares - para acionador
20 0 371 86 Laranja 2,5 0,25 a 2,5 0,25 a 2,5 6 Marcado verde/amarelo no andar inferior
Pé metálico. Fixação à calha sem parafusos
Com tampão roscado, para fusível 5 x 20 50 0 371 52 (1) Cinzento
20 0 371 87 Cinzento 10 0,25 a 16 0,25 a 10 12 2,5 0,25 a 4 0,25 a 2,5 5
De medida, seccionável
1 ligação
Permite, com os respetivos acessórios, a intervenção
(medidas, manutenção,...) num circuito de medida
de corrente, de tensão ou de potência mantendo o
circuito secundário do transformador de corrente
fechado
Secção Capacidade
nominal Condutor Condutor Passo
Cor (mm²) rígido (mm²) flexível (mm²) (mm)
25 0 371 92 Cinzento 4 0,25 a 4 0,25 a 2,5 8
(1) Capacidade condutor rígido: 2,5 mm² máx. com shunt
Punhos, barras de solidarização Acessórios p. 264-265
e indicadores de fusão p. 265 Fixações finais p. 264

261
