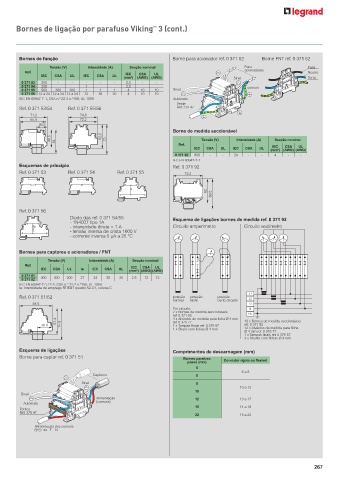

Bornes de ligação por parafuso Viking 3 (cont.)
TM

Bornes de função Borne para acionador ref. 0 371 52 Borne FNT ref. 0 371 52
Tensão (V) Intensidade (A) Secção nominal
Ref. IEC CSA UL
IEC CSA UL IEC CSA UL (mm 2 ) (AWG) (AWG)
0 371 53 250 - - - - - 2,5 - -
0 371 54 250 - - 1 - - 2,5 - -
0 371 55 500 300 300 1 1 1 4 10 10
0 371 56 12 a 24 12 a 24 12 a 24 32 30 30 4 10 10
IEC EN 60947-7-1, CSA n.º 22-2 n.º158, UL 1059
Ref. 0 371 53/54 Ref. 0 371 55/56
71,2 74,8
65,9 72,2
26,8
Borne de medida seccionável
46,5 54 62,5 70 Tensão (V) Intensidade (A) Secção nominal
Ref. IEC CSA UL
IEC CSA UL IEC CSA UL (mm 2 ) (AWG) (AWG)
0 371 92 800 - - 24 - - 4 - -
IEC EN 60947-7-1
Esquemas de princípio Ref. 0 371 92
Ref. 0 371 53 Ref. 0 371 54 Ref. 0 371 55 73.2

62
69.5

Ref. 0 371 56
Díodo das ref. 0 371 54/55 Esquema de ligações bornes de medida ref. 0 371 92
+ + - 1N4007 tipo 1A
- intensidade direta = 1 A Circuito amperímetro Circuito wattímetro
- - - tensão inversa de crista 1000 V
- corrente inversa 5 μA a 25 °C

Bornes para captores e acionadores / FNT
Tensão (V) Intensidade (A) Secção nominal
Ref.
IEC
UL
CSA
IEC CSA UL Ie IEC CSA UL (mm 2 ) (AWG) (AWG)
0 371 51
0 371 52 400 300 300 27 24 20 20 2.5 12 12
IEC EN 60947-7-1 / 7-2, CSA n.° 22-2 n.º158, UL 1059
Ie: Intensidade de emprego RTIEBT quadro 52-C1, coluna C
L1
Ref. 0 371 51/52 posição posição posição
normal teste curto-circuito L2
84.5 L3
Por circuito: N
2 x Bornes de medida seccionáveis PE
ref. 0 371 92
67.4 4 x Alvéolos de medida para ficha Ø 4 mm 10 x Bornes de medida seccionáveis
ref. 0 375 77
38.8 74.9 1 x Tampas finais ref. 0 375 57 ref. 0 371 92
1 x Shunt com fichas Ø 4 mm 12 x Alvéolos de medida para ficha
Ø 4 mm ref. 0 375 77
1 x Tampas finais ref. 0 375 57
3 x Shunts com fichas Ø 4 mm
Esquema de ligações Comprimentos de descarnagem (mm)
Borne para captor ref. 0 371 51 Bornes parafuso
passo (mm) Condutor rígido ou flexível
5
6 a 8
6
8
10 a 12
10
12 13 a 17
15 14 a 18
22 15 a 22
F
