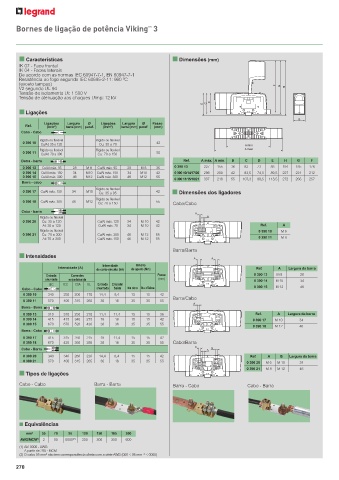

Page 272 - Catálogo Geral Legrand 2023

Bornes de ligação de potência Viking 3
TM

■ Características ■ Dimensões (mm)
IK 04
IK 07 - Face frontal
De acordo com as normas IEC 60947-7-1, EN 60947-7-1
IK 04 - Faces laterais
De acordo com as normas IEC 60947-7-1, EN 60947-7-1
UL 1059 e 486 E - CSA 22-2
Resistência ao fogo segundo IEC 60695-2-11: 960 ºC
Resistência ao fogo segundo IEC 60695-2-1: 960 °C,
750 °C 5 segundos (excepto tampas)
(exceto tampas) F G
V2 segundo UL 94
V2 segundo UL 94 H
Tensão de isolamento Ui: 1 500 V
Tensão de isolamento Ui: 1 500 V
Tensão de atenuação aos choques Uimp: 12 kV
Tensão de atenuação aos choques Uimp: 12 kV
D
E C

■ Ligações
B
Ligações Largura Ø Ligações Largura Ø Passo
Ref. (mm 2 ) barra (mm) paraf. (mm 2 ) barra (mm) paraf. (mm)

Cabo - Cabo
Rígido ou flexível Rígido ou flexível

0 390 10 Cu/Al: 35 a 120 Cu: 35 a 70 42 A mini
Rígido ou flexível Rígido ou flexível A maxi
0 390 11 Cu/Al: 70 a 300 Cu: 70 a 150 55

Barra - barra Ref. A máx. A min. B C D E H G F

0 390 13 Cu/Al máx. 95 28 M 8 Cu/Al máx. 95 28 M 8 36 0 390 13 227 155 36 82 73 88 191 185 176
0 390 14 Cu/Al máx. 150 34 M10 Cu/Al máx. 150 34 M10 42 0 390 10/14/17/20 296 200 42 83,5 74,5 89,5 227 221 212
0 390 15 Cu/Al máx. 300 46 M12 Cu/Al máx. 300 46 M12 55 0 390 11/15/18/21 337 216 55 107,3 98,5 113,5 272 266 257
Barra - cabo
Rígido ou flexível

0 390 17 Cu/Al máx. 150 34 M10 Cu: 35 a 95 42 ■ Dimensões dos ligadores

Rígido ou flexível

0 390 18 Cu/Al máx. 300 46 M12 Cu: 70 a 150 55 Cabo/Cabo

Cabo - barra
A
Rígido ou flexível A
0 390 20 Cu: 35 a 120 Cu/Al máx. 120 34 M 10 42
Al: 35 a 120 Cu/Al máx. 70 34 M 10 42 Ref. A
Rígido ou flexível 0 390 10 M 6

0 390 21 Cu: 70 a 300 Cu/Al máx. 300 46 M 12 55

Al: 70 a 300 Cu/Al máx. 150 46 M 12 55 0 390 11 M 8
Barra/Barra
■ Intensidades
A A
Intensidade Binário
Intensidade (A) Ref. A Largura da barra
de curto-circuito (kA) de aperto (Nm)

Entrada Correntes Passo 0 390 13 M 8 28
shuntada entrada/saída (mm) 0 390 14 M 10 34

IEC IEC CSA UL Entrada Entrada/

Cabo - Cabo shuntada Saída Na obra Na oficina 0 390 15 M 12 46
0 390 10 340 250 200 170 14,4 8,4 15 15 42
0 390 11 570 400 315 265 36 18 35 35 55 Barra/Cabo
A
Barra - Barra
0 390 13 310 310 250 210 11,4 11,4 15 15 36 Ref. A Largura da barra
0 390 14 415 415 340 275 18 18 15 15 42 0 390 17 M 10 34
0 390 15 670 670 520 430 36 36 35 35 55
0 390 18 M 12 46
Barra - Cabo
0 390 17 415 315 250 215 18 11,4 15 15 42
0 390 18 670 420 350 285 36 18 35 35 55 Cabo/Barra
A
Cabo - Barra A B
0 390 20 340 340 280 230 14,4 8,4 15 15 42 Ref. A B Largura da barra
0 390 21 570 400 315 265 36 18 35 35 55 0 390 20 M 6 M 10 34
0 390 21 M 8 M 12 46
■ Tipos de ligações
Cabo - Cabo Barra - Barra Barra - Cabo Cabo - Barra
■ Equivalências
mm 2 35 70 95 120 150 185 300
AWG/MCM (1) 2 00 0000 (2) 250 300 350 600
(1) Até 0000 - AWG
A partir de 250 - MCM
(2) O cabo 95 mm 2 não tem correspondência direta com a série AWG (000 < 95 mm 2 < 0000)
