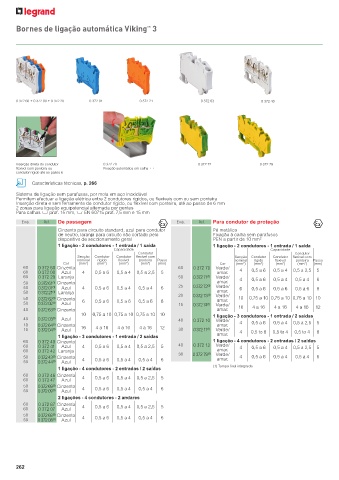

Page 264 - Catálogo Geral Legrand 2023

Bornes de ligação automática Viking 3
TM

0 372 60 + 0 372 00 + 0 372 20 0 372 01 0 372 21 0 372 63 0 372 40

Inserção direta do condutor 0 372 70 0 372 72 0 372 79
flexível com ponteira ou Fixação automática em calha 4
condutor rígido até ao passo 6
Características técnicas, p. 266
Sistema de ligação sem parafusos, por mola em aço inoxidável
Permitem efectuar a ligação elétrica entre 2 condutores rígidos, ou flexíveis com ou sem ponteira
Inserção direta e sem ferramenta de condutor rígido, ou flexível com ponteira, até ao passo de 6 mm
2 zonas para ligação equipotencial alternada por pentes
Para calhas 4 prof. 15 mm, 4 EN 60715 prof. 7,5 mm e 15 mm
Emb. Ref. De passagem Emb. Ref. Para condutor de proteção
Cinzento para circuito standard, azul para condutor Pé metálico
de neutro, laranja para circuito não cortado pelo Fixação à calha sem parafusos
dispositivo de seccionamento geral PEN a partir de 10 mm 2
1 ligação - 2 condutores - 1 entrada / 1 saída 1 ligação - 2 condutores - 1 entrada / 1 saída
Capacidade Capacidade
Condutor Condutor
Secção Condutor Condutor flexível com Secção Condutor Condutor flexível com
nominal rígido flexível ponteira Passo nominal rígido flexível ponteira Passo
Cor (mm²) (mm²) (mm²) (mm²) (mm) Cor (mm²) (mm²) (mm²) (mm²) (mm)
60 0 372 60 Cinzento 60 0 372 70 Verde/
60 0 372 00 Azul 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5 amar. 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
60 0 372 20 Laranja 50 0 372 71 (1) Verde/ 4 0,5 a 6 0,5 a 4 0,5 a 4 6
50 0 372 61 Cinzento (1) amar.
(1)
50 0 372 01 (1) Azul 4 0,5 a 6 0,5 a 4 0,5 a 4 6 25 0 372 72 Verde/ 6 0,5 a 6 0,5 a 6 0,5 a 6 8
50 0 372 21 (1) Laranja 20 (1) amar.
50 0 372 62 Cinzento 6 0,5 a 6 0,5 a 6 0,5 a 6 8 0 372 73 Verde/ 10 0,75 a 10 0,75 a 10 0,75 a 10 10
(1)
amar.
50 0 372 02 (1) Azul 15 0 372 74 (1) Verde/
(1)
40 0 372 63 Cinzento amar. 16 4 a 16 4 a 16 4 a 16 12
10 0,75 a 10 0,75 a 10 0,75 a 10 10 1 ligação - 3 condutores - 1 entrada / 2 saídas
40 0 372 03 (1) Azul 40 0 372 10 Verde/
(1)
10 0 372 64 Cinzento amar. 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
10 0 372 04 (1) Azul 16 4 a 16 4 a 16 4 a 16 12 30 0 372 11 (1) Verde/ 4 0,5 to 6 0,5 to 4 0,5 to 4 6
1 ligação - 3 condutores - 1 entrada / 2 saídas amar.
60 0 372 40 Cinzento 1 ligação - 4 condutores - 2 entradas / 2 saídas
60 0 372 41 Azul 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5 40 0 372 12 Verde/ 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
60 0 372 42 Laranja 30 (1) amar.
(1)
50 0 372 43 Cinzento 4 0,5 a 6 0,5 a 4 0,5 a 4 6 0 372 79 Verde/ 4 0,5 a 6 0,5 a 4 0,5 a 4 6
amar.
50 0 372 44 (1) Azul
(1) Tampa final integrada
1 ligação - 4 condutores - 2 entradas / 2 saídas
60 0 372 46 Cinzento
60 0 372 47 Azul 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
(1)
50 0 372 69 Cinzento
50 0 372 09 (1) Azul 4 0,5 a 6 0,5 a 4 0,5 a 4 6
2 ligações - 4 condutores - 2 andares
60 0 372 67 Cinzento
60 0 372 07 Azul 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
(1)
50 0 372 68 Cinzento
50 0 372 08 (1) Azul 4 0,5 a 6 0,5 a 4 0,5 a 4 6

262
