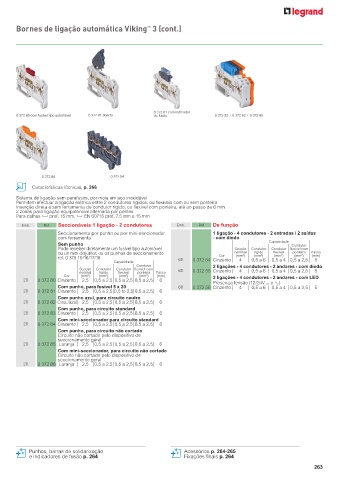

Page 265 - Catálogo Geral Legrand 2023

Bornes de ligação automática Viking 3 (cont.)
TM

0 372 81 com indicador
0 372 80 com fusível tipo automóvel 0 372 81 aberto de fusão 0 372 82 + 0 372 83 + 0 372 85

0 372 84 0 372 54
Características técnicas, p. 266

Sistema de ligação sem parafusos, por mola em aço inoxidável
Permitem efectuar a ligação elétrica entre 2 condutores rígidos, ou flexíveis com ou sem ponteira
Inserção direta e sem ferramenta de condutor rígido, ou flexível com ponteira, até ao passo de 6 mm
2 zonas para ligação equipotencial alternada por pentes
Para calhas 4 prof. 15 mm, 4 EN 60715 prof. 7,5 mm e 15 mm
Emb. Ref. Seccionáveis 1 ligação - 2 condutores Emb. Ref. De função
Seccionamento por punho ou por mini-seccionador 1 ligação - 4 condutores - 2 entradas / 2 saídas
com ferramenta - com díodo
Sem punho Capacidade Condutor
Pode receber diretamente um fusível tipo automóvel Secção Condutor Condutor flexível com
ou un mini disjuntor, ou os punhos de seccionamento Cor nominal rígido flexível ponteira Passo
(mm²)
(mm²)
(mm²)
(mm²)
(mm)
ref. 0 375 15/16/17/18
Capacidade 60 0 372 54 Cinzento 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
Condutor 2 ligações - 4 condutores - 2 andares - com díodo
Secção Condutor Condutor flexível com
nominal rígido flexível ponteira Passo 60 0 372 55 Cinzento 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
Cor (mm²) (mm²) (mm²) (mm²) (mm) 2 ligações - 4 condutores - 2 andares - com LED
20 0 372 80 Cinzento 2,5 0,5 a 2,5 0,5 a 2,5 0,5 a 2,5 6 Presença tensão (12/24V = e A)
Com punho, para fusível 5 x 20 60 0 372 56 Cinzento 4 0,5 a 6 0,5 a 4 0,5 a 2,5 5
20 0 372 81 Cinzento 2,5 0,5 a 2,5 0,5 to 2,5 0,5 a 2,5 6
Com punho azul, para circuito neutro
20 0 372 82 Cinz./azul 2,5 0,5 a 2,5 0,5 a 2,5 0,5 a 2,5 6
Com punho, para circuito standard
20 0 372 83 Cinzento 2,5 0,5 a 2,5 0,5 a 2,5 0,5 a 2,5 6
Com mini-seccionador para circuito standard
20 0 372 84 Cinzento 2,5 0,5 a 2,5 0,5 a 2,5 0,5 a 2,5 6
Com punho, para circuito não cortado
Circuito não cortado pelo dispositivo de
seccionamento geral
20 0 372 85 Laranja 2,5 0,5 a 2,5 0,5 a 2,5 0,5 a 2,5 6
Com mini-seccionador, para circuito não cortado
Circuito não cortado pelo dispositivo de
seccionamento geral
20 0 372 86 Laranja 2,5 0,5 a 2,5 0,5 a 2,5 0,5 a 2,5 6

Punhos, barras de solidarização Acessórios p. 264-265
e indicadores de fusão p. 264 Fixações finais p. 264
