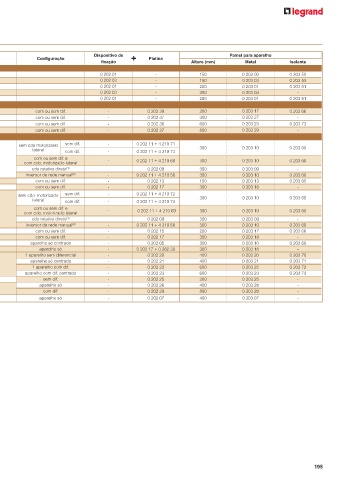

Page 197 - Catálogo Geral Legrand 2024

XL 400
3
escolha dos equipamentos para montagem em calha 4 ou platina

Dispositivo de Painel para aparelho
Aparelho Fixação Posição Configuração + Platina
fixação Altura (mm) Metal Isolante
MODULAR - MONTAGEM EM CALHA
Quadro ou armário vertical 0 202 01 - 150 0 203 00 0 203 50
DX / DX < 63 A
3
Cela de cabos vertical 0 202 03 - 150 0 203 03 0 203 53
Quadro ou armário vertical 0 202 01 - 200 0 203 01 0 203 51
DX / DX > 63 A
3
Cela de cabos vertical 0 202 03 - 200 0 203 04 -
Vistop 63 a 160 A Quadro ou armário vertical 0 202 01 - 200 0 203 01 0 203 51
PLATINAS ISOLANTES
Quadro ou armário horizontal com ou sem dif. - 0 202 39 200 0 203 17 0 203 66
DPX 250
3
Cela de cabos vertical com ou sem dif. - 0 202 47 400 0 203 27 -
Quadro ou armário vertical com ou sem dif. - 0 202 36 600 0 203 23 0 203 73
DPX 630
3
Cela de cabos vertical com ou sem dif. - 0 202 37 800 0 203 29 -
MONTAGEM EM PLATINA
sem cdo motorizado sem dif. - 0 202 11 + 4 210 71
lateral com dif. - 0 202 11 + 4 210 73 300 0 203 10 0 203 60
DPX 160 Quadro ou armário vertical com ou sem dif. e - 0 202 11 + 4 210 68 300 0 203 10 0 203 60
3
(Mistura possível com cdo. motorizado lateral
(1)
com DPX³ 250) cdo rotativo direto 0 202 09 300 0 203 09 -
inversor de rede manual (2) - 0 202 11 + 4 210 58 300 0 203 10 0 203 60
horizontal com ou sem dif. - 0 202 13 150 0 203 13 0 203 65
Cela de cabos vertical com ou sem dif. - 0 202 17 300 0 203 18 -
sem cdo. motorizado sem dif. - 0 202 11 + 4 210 72 300 0 203 10 0 203 60
lateral com dif. - 0 202 11 + 4 210 74
3
DPX 250 Quadro ou armário vertical com ou sem dif. e - 0 202 11 + 4 210 69 300 0 203 10 0 203 60
(Mistura possível com cdo. motorizado lateral
com DPX³ 160) cdo rotativo direto (1) 0 202 09 300 0 203 09 -
inversor de rede manual (2) - 0 202 11 + 4 210 58 300 0 203 10 0 203 60
horizontal com ou sem dif. - 0 202 15 200 0 203 17 0 203 66
Cela de cabos vertical com ou sem dif. - 0 202 17 300 0 203 18 -
Quadro ou armário vertical aparelho só centrado - 0 202 05 300 0 203 10 0 203 60
DPX-IS 250
Cela de cabos vertical aparelho só - 0 202 17 + 0 262 39 300 0 203 18 -
1 aparelho sem diferencial - 0 202 20 400 0 203 20 0 203 70
aparelho só centrado - 0 202 21 400 0 203 21 0 203 71
vertical
Quadro ou armário 1 aparelho com dif. - 0 202 22 600 0 203 22 0 203 72
3
DPX 630 aparelho com dif. centrado - 0 202 23 600 0 203 23 0 203 73
horizontal sem dif. - 0 202 25 300 0 203 25 -
aparelho só - 0 202 28 400 0 203 28 -
Cela de cabos vertical
com dif. - 0 202 29 800 0 203 29 -
DPX-IS 630 Quadro ou armário vertical aparelho só - 0 202 07 400 0 203 07 -
