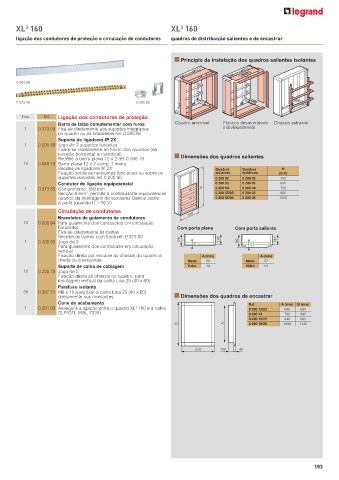

Page 195 - Catálogo Geral Legrand 2024

XL 160 XL 160
3
3
ligação dos condutores de proteção e circulação de condutores quadros de distribuição salientes e de encastrar

n Princípio de instalação dos quadros salientes isolantes

0 203 99

0 373 00 0 200 93

Emb. Ref. Ligação dos condutores de proteção
Barra de latão complementar com furos Quadro amovível Flancos desmontáveis Chassis extraível
1 0 373 00 Fixa-se diretamente aos suportes integrados individualmente
no quadro ou às braceletes ref. 0 200 94
Suporte de ligadores IP 2X
1 0 200 50 Jogo de 2 suportes isolantes
Fixam-se diretamente ao fundo dos quadros (na
posição horizontal ou verotical) n Dimensões dos quadros salientes
Recebe a barra plana 12 x 2 ref. 0 048 19
10 0 048 19 Barra plana 12 x 2 comp. 1 metro
Recebe os ligadores IP 2X Quadros Quadros H
Fixação sobre os montantes funcionais ou sobre os isolantes metálicos (mm)
suportes isolantes ref. 0 200 90 0 200 52 0 200 02 450
Condutor de ligação equipotencial 0 200 53 0 200 03 600
1 0 373 85 Comprimento: 350 mm H 0 200 54 0 200 04 750
2
Secção 6 mm , permite a continuidade equipotencial 0 200 55/95 0 200 05 900
quando da montagem de auxiliares Osmoz sobre 0 200 56/96 0 200 06 1050
a porta (quando U > 50 V)
Circulação de condutores 575
Braceletes de guiamento de condutores
10 0 200 94 Para guiamento dos condutores em circulação
horizontal Com porta plana Com porta saliente
Fixa-se diretamente às calhas
Recebe as barras com furos ref. 0 373 00
1 0 200 93 Jogo de 2 170 A 147 190 147
Para guiamento dos condutores em circulação 57
vertical
Fixação direta por encaixe ao chassis do quadro à A (mm) A (mm)
direita ou à esquerda Metal 38 Metal 57
Suporte de calha de cablagem Vidro 34 Vidro 53
10 0 200 70 Jogo de 2
Fixação direta ao chassis do quadro, para
montagem vertical da calha Lina 25 (40 x 60)
Parafuso isolante
50 0 367 74 M6 x 10 para fixar a calha Lina 25 (40 x 60)
diretamente nos montantes n Dimensões dos quadros de encastrar
Cone de acabamento Ref. A (mm) B (mm)
1 0 201 60 Assegura a ligação entre o quadro XL 160 e a calha 0 200 13/23 640 695
3
DLP/GTL (RAL 7035) 0 200 14 790 845
0 200 15/25 940 995
B A 0 200 16/26 1090 1145

670 100 40

193
