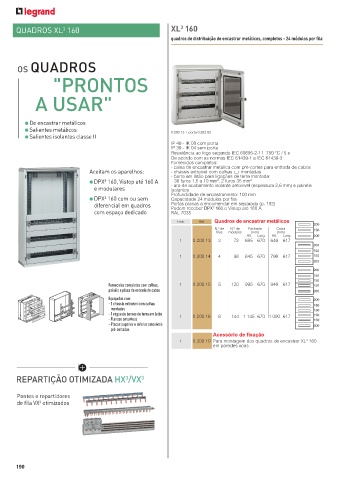

Page 192 - Catálogo Geral Legrand 2024

3
QUADROS XL 160 XL 160
3
quadros de distribuição de encastrar metálicos, completos - 24 módulos por fila

OS QUADROS

"PRONTOS

A USAR"

De encastrar metálicos
Salientes metálicos 0 200 13 + porta 0 202 83
Salientes isolantes classe II
IP 40 - IK 08 com porta
IP 30 - IK 04 sem porta
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s
De acordo com as normas IEC 61439-1 e IEC 61439-3
Fornecidos completos:
- caixa de encastrar metálica com pré-cortes para entrada de cabos
Aceitam os aparelhos: - chassis extraível com calhas 2 montadas
- barra em latão para ligações de terra montada:
DPX³ 160, Vistop até 160 A 36 furos 1,5 a 10 mm , 2 furos 35 mm 2
2
e modulares - aro de acabamento isolante amovível (espessura 2,6 mm) e painéis
isolantes
DPX³ 160 com ou sem Profundidade de encastramento: 100 mm
Capacidade 24 módulos por fila
diferencial em quadros Portas planas a encomendar em separado (p. 192)
Podem receber DPX 160 e Vistop até 160 A
3
com espaço dedicado RAL 7035
Emb. Ref. Quadros de encastrar metálicos
200
N.º de N.º de Fachada Caixa 150
filas módulos (mm) (mm)
Alt. Larg. Alt. Larg. 200
1 0 200 13 3 72 695 670 640 617
200
150
1 0 200 14 4 96 845 670 790 617 150
200
200
150
150
Fornecidos completos com calhas, 1 0 200 15 5 120 995 670 940 617 150
painéis e placa de entrada de cabos 200
Equipados com: 200
- 1 chassis extraível com calhas 150
montadas 150
- 1 régua de bornes de terra em latão 0 200 16 6 144 1 145 670 1 090 617 150
- Flancos amovíveis 1 150
- Placas superior e inferior amovíveis 200
pré-cortadas
Acessório de fixação
1 0 200 10 Para montagem dos quadros de encastrar XL 160
3
em paredes ocas

REPARTIÇÃO OTIMIZADA HX /VX 3
3

Pentes e repartidores
de fila VX otimizados
