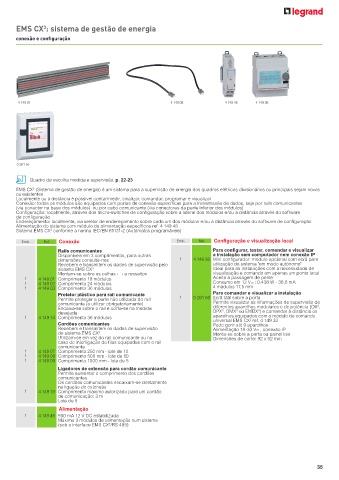

Page 37 - Catálogo Geral Legrand 2023

EMS CX : sistema de gestão de energia
3
conexão e configuração

4 149 01 4 149 08 4 149 45 4 149 36

0 261 56

Quadro de escolha medida e supervisão, p. 22-23
EMS CX (Sistema de gestão de energia) é um sistema para a supervisão de energia dos quadros elétricos divisionários ou principais sejam novos
3
ou existentes
Localmente ou à distância é possível contar/medir, sinalizar, comandar, programar e visualizar
Conexão: todos os módulos são equipados com portas de conexão específicas para a transmissão de dados, seja por rails comunicantes
(via conector na base dos módulos) ou por cabo comunicante (via conectores da parte inferior dos módulos)
Configuração: localmente, através dos micro-switches de configuração sobre a lateral dos módulos e/ou à distância através do software
de configuração
Endereçamento: localmente, via seletor de endereçamento sobre cada um dos módulos e/ou à distância através do software de configuração
Alimentação do sistema com módulo de alimentação específicos ref. 4 149 45
3
Sistema EMS CX conforme a norma IEC/EN 61131-2 (Autómatos programáveis)
Emb. Ref. Conexão Emb. Ref. Configuração e visualização local
Rails comunicantes Para configurar, testar, comandar e visualizar
Disponíveis em 3 comprimentos, para outras a instalação sem computador nem conexão IP
dimensões consulte-nos 1 4 149 36 Mini configurador: módulo opcional com ecrã para
Recebem e transmitem os dados de supervisão pelo utilização do sistema "em modo autónomo"
sistema EMS CX 3 Ideal para as instalações com a necessidade de
Montam-se sobre as calhas 4 e ressaltos visualização e comando em apenas um ponto local
1 4 149 01 Comprimento 18 módulos Aceita a passagem de pente
1 4 149 02 Comprimento 24 módulos Consumo em 12 V= : 0,438 W - 36,5 mA
1 4 149 03 Comprimento 36 módulos 4 módulos 17,5 mm
Protetor plástico para rail comunicante Para comandar e visualizar a instalação
Permite proteger a parte não utilizada do rail 1 0 261 56 Ecrã tátil sobre a porta
comunicante (a utilizar obrigatoriamente) Permite visualizar as informações de supervisão de
3
Encaixa-se sobre o rail e corta-se na medida diferentes aparelhos modulares e de potência (DX ,
3
3
3
desejada DPX , DMX ou EMDX ) e comandar à distância os
1 4 149 14 Comprimento 36 módulos aparelhos equipados com o módulo de comando
universal EMS CX ref. 4 149 32
3
Cordões comunicantes Pode gerir até 9 aparelhos
Recebem e transmitem os dados de supervisão Alimentação 18-30 V= , conexão IP
do sistema EMS CX 3 Monta-se sobre a porta ou painel liso
Utilizam-se em vez do rail comunicante ou no Dimensões de corte: 92 x 92 mm
caso de interligação de filas equipadas com o rail
comunicante
1 4 149 07 Comprimento 250 mm - lote de 10
1 4 149 08 Comprimento 500 mm - lote de 10
1 4 149 09 Comprimento 1000 mm - lote de 5
Ligadores de extensão para cordão comunicante
Permite aumentar o comprimento dos cordões
comunicantes
Os cordões comunicantes encaixam-se diretamente
na ligação de extensão
1 4 149 10 Comprimento máximo autorizado para um cordão
de comunicação: 3 m
Lote de 5
Alimentação
1 4 149 45 500 mA 12 V DC estabilizada
Máximo 3 módulos de alimentação num sistema
(sob a interface EMS CX /RS 485)
3

35
