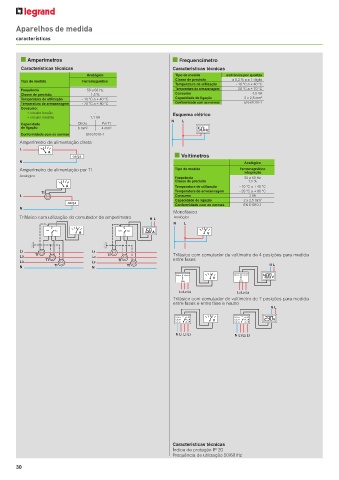

Aparelhos de medida

características

n Amperímetros n Frequencímetro
Características técnicas Características técnicas
Analógico Tipo de medida eletrónica por quartzo
Tipo de medida Ferromagnético Classe de precisão ± 0,2 % a ± 1 dígito
Temperatura de utilização - 10 °C a + 40 °C
Frequência 50 a 60 Hz Temperatura de armazenagem - 20 °C a + 70 °C
Classe de precisão 1,5 % Consumo 4,5 VA
Temperatura de utilização - 10 °C a + 40 °C Capacidade de ligação 2 x 2,5 mm 2
Temperatura de armazenagem - 20 °C a + 80 °C Conformidade com as normas EN 61010-1
Consumo:
• circuito tensão - Esquema elétrico
• circuito medida 1,1 VA
N L
Capacidade Direto Por TI
de ligação 6 mm 2 4 mm 2
Hz
Conformidade com as normas EN 61010-1
Amperímetro de alimentação direta
L
A
carga n Voltímetros
003964-37029q.eps
N Analógico
Amperímetro de alimentação por TI Tipo de medida Ferromagnético
integração
Analógico Frequência 50 a 60 Hz
004630-37024q.eps
Classe de precisão 1,5 %
A Temperatura de utilização - 10 °C a + 40 °C
Temperatura de armazenagem - 20 °C a + 80 °C
TI
L Consumo 3 VA
Capacidade de ligação 2 x 2,5 mm 2
carga Conformidade com as normas EN 61010-1
N
Monofásico
Trifásico com utilização do comutador de amperímetro NL Analógico
004630-37025q.eps N L
0 0
L1 L2 L1 L2
A A V
L3 L3
L1 L1
TI TI Trifásico com comutador de voltímetro de 4 posições para medida
L2 L2
TI TI entre fases
L3 L3 004660-37030q.eps
N TI N TI NL
L3L1 L1L2 L3L1 L1L2 V
V
004630c-37026q.eps 004630-37028q.eps L2L3 L2L3
L1 L2 L3 L1 L2 L3

Trifásico com comutador de voltímetro de 7 posições para medida
entre fases e entre fase e neutro
004660-37034q.eps 004662-37035q.eps NL
L1L2 L1 N L1L2 L1 N
L2L3 L2 N V L2L3 L2 N V
L3L1 L3 N L3L1 L3 N
N L1 L2 L3 N L1 L2 L3

004660-37032q.eps 004662-37033q.eps

Características técnicas
Índice de proteção IP 20
Frequência de utilização 50/60 Hz
