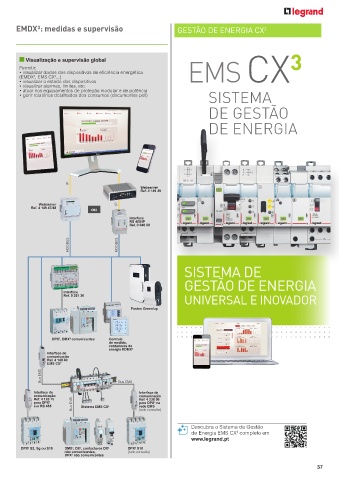

EMDX³: medidas e supervisão GESTÃO DE ENERGIA CX 3

n Visualização e supervisão global EMS CX 3
Permitir:
• visualizar dados dos dispositivos de eficiência energética
(EMDX , EMS CX ...)
3
3
• visualizar o estado dos dispositivos
• visualizar alarmes, limites, etc.
• atuar nos equipamentos de proteção modular e de potência
• gerir relatórios detalhados dos consumos (documentos pdf) SISTEMA
DE GESTÃO

DE ENERGIA
3
Emb. Ref. Interface de comunicação para DPX /DMX 3
Interface eletrónica DPX 3
1 4 210 75 Permite conectar os DPX eletrónicos versão S2 e
3
Sg numa rede de comunicação MODBUS RS 485
Todas as informações provenientes da carta
eletrónica do disjuntor (correntes, temperatura,
regulações) são partilhadas na rede MODBUS
Largura: 2 módulos
Alimentação: 24 V A / =
Ligação RS 485 (2 condutores)
Endereço, velocidade e codificação modificáveis
com o kit configurador IP
Opção comunicante MODBUS RS 485 para DMX 3 Webserver
Ref. 4 149 49
1 0 288 05 (1) Opção que permite que os DMX 2500/4000/6300
3
sejam comunicantes para supervisão
Apenas para unidades de proteção MP2, MP4 Webserver IP
e MP6 Ref. 4 149 47/48 ou
Alimentação modular Interface
1 E49 230 VA - 27 V= - 0,6 A RS 485/IP
Ref. 0 046 89
2 módulos DIN
Interface de sinalização e comando para
DX /DPX /DMX 3
3
3
1 0 261 36 Permite obter informações (24 entradas) de MODBUS MODBUS
aparelhos equipados com contactos auxiliares:
- posição aberto (1 entrada)
- posição aberto e fechado (2 entradas)
- sinal de defeito (1 entrada) SISTEMA DE
Permite comandar aparelhos equipados com motor
ou bobinas de disparo:
- comando motores (2 saídas) GESTÃO DE ENERGIA
- comando bobinas de disparo (1 saída)
Alimentação: 24 V A / = Interface
Ligação RS 485 (2 condutores) Ref. 0 261 36
Endereço, velocidade e codificação modificáveis UNIVERSAL E INOVADOR
com o kit configurador
Postos Green'up
Acessórios
Kit de configuração
Permite configurar as interfaces de comunicação
e a interface de sinalização e comando:
1 3501K Kit com “jumpers” 0 a 9 (10 unidades por algarismo)
Alimentação estabilizada monofásica DPX 3 , DMX 3 comunicantes Centrais
de medida,
Permite alimentar os dispositivos de comunicação contadores de
Primário 115-230 V A , secundário 24 V= Interface de energia EDMX 3
Potência Intensidade Capacidade dos bornes cabo flexível comunicação
(W) (A) Entrada (mm²) Saída (mm²) Ref. 4 149 40
1 1 466 23 120 5 6 2 x 6 EMS CX 3
(1) Encomendar em simultâneo com o DMX 3 e a sua unidade
Bus EMS Bus EMS
eletrónica (assemblagem em fábrica)
Interface de Interface de
comunicação comunicação
Ref. 4 120 75 Ref. 4 238 90
para DPX 3 para DPX 3 na
sur RS 485 Bus EMS Sistema EMS CX 3 rede EMS
(sob consulta)
Descubra o Sistema de Gestão
de Energia EMS CX completo em
3
www.legrand.pt
DPX 3 S2, Sg ou S10 DMX 3 , DX 3 , contactores DX 3 DPX 3 S10
não comunicantes, (sob consulta)
DPX 3 não comunicantes
37
