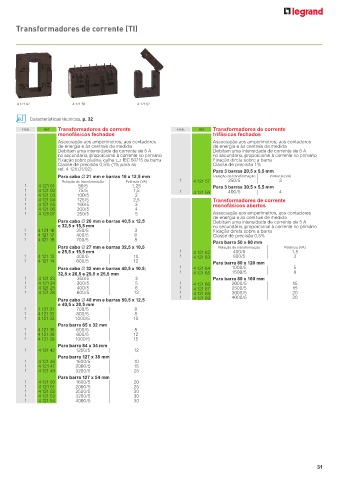

Page 33 - Catálogo Geral Legrand 2023

Transformadores de corrente (TI)

4 121 42 4 121 58 4 121 62

Características técnicas, p. 32
Emb. Ref. Transformadores de corrente Emb. Ref. Transformadores de corrente
monofásicos fechados trifásicos fechados
Associação aos amperímetros, aos contadores Associação aos amperímetros, aos contadores
de energia e às centrais de medida de energia e às centrais de medida
Debitam uma intensidade de corrente de 5 A Debitam uma intensidade de corrente de 5 A
no secundário, proporcional à corrente no primário no secundário, proporcional à corrente no primário
Fixação sobre platina, calha 3 IEC 60715 ou barra Fixação direta sobre a barra
Classe de precisão 0,5% (1% para as Classe de precisão 1%
ref. 4 121 01/02) Para 3 barras 20,5 x 5,5 mm
Para cabo Ø 21 mm e barras 16 x 12,5 mm Relação de transformação Potência (VA)
Relação de transformação Potência (VA) 1 4 121 57 250/5 3
1 4 121 01 50/5 1,25 Para 3 barras 30,5 x 5,5 mm
1 4 121 02 75/5 1,5 1 4 121 58 400/5 4
1 4 121 03 100/5 2
1 4 121 04 125/5 2,5 Transformadores de corrente
1 4 121 05 160/5 3 monofásicos abertos
1 4 121 06 200/5 4
1 4 121 07 250/5 5 Associação aos amperímetros, aos contadores
de energia e às centrais de medida
Para cabo Ø 26 mm e barras 40,5 x 12,5 Debitam uma intensidade de corrente de 5 A
e 32,5 x 15,5 mm no secundário, proporcional à corrente no primário
1 4 121 16 250/5 3 Fixação direta sobre a barra
1 4 121 17 400/5 6 Classe de precisão 0,5%
1 4 121 19 700/5 8
Para barra 50 x 80 mm
Para cabo Ø 27 mm e barras 32,5 x 10,5 Relação de transformação Potência (VA)
e 25,5 x 15,5 mm 1 4 121 62 400/5 1,5
1 4 121 12 400/5 10 1 4 121 63 800/5 3
1 4 121 14 600/5 12 Para barra 80 x 120 mm
Para cabo Ø 32 mm e barras 40,5 x 10,5; 1 4 121 64 1000/5 5
32,5 x 20,5 e 25,5 x 25,5 mm 1 4 121 65 1500/5 8
1 4 121 23 250/5 3 Para barra 80 x 160 mm
1 4 121 24 300/5 5 1 4 121 66 2000/5 15
1 4 121 25 400/5 8 1 4 121 67 2500/5 15
1 4 121 26 600/5 12 1 4 121 68 3000/5 20
1 4 121 69 4000/5 20
Para cabo Ø 40 mm e barras 50,5 x 12,5
e 40,5 x 20,5 mm
1 4 121 31 700/5 8
1 4 121 32 800/5 8
1 4 121 33 1000/5 10
Para barra 65 x 32 mm
1 4 121 36 600/5 8
1 4 121 38 800/5 12
1 4 121 39 1000/5 15
Para barra 84 x 34 mm
1 4 121 42 1250/5 12
Para barra 127 x 38 mm
1 4 121 46 1600/5 10
1 4 121 47 2000/5 15
1 4 121 49 3200/5 25
Para barra 127 x 54 mm
1 4 121 50 1600/5 20
1 4 121 51 2000/5 25
1 4 121 52 2500/5 30
1 4 121 53 3200/5 30
1 4 121 54 4000/5 30
