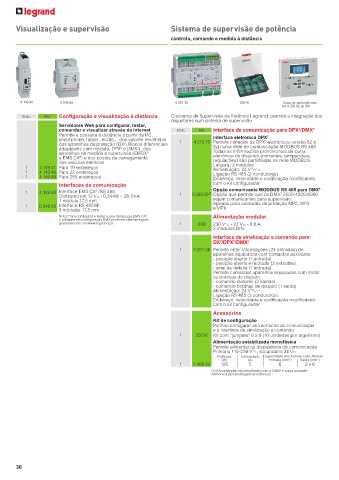

Page 38 - Catálogo Geral Legrand 2023

Visualização e supervisão Sistema de supervisão de potência

controlo, comando e medida à distância

4 149 40 0 046 89 0 261 36 3501K Caixa de automatismos
ref. 4 226 82 (p. 99)
Emb. Ref. Configuração e visualização à distância O sistema de Supervisão de Potência Legrand, permite a integração dos
disjuntores num sistema de supervisão
Servidores Web para configurar, testar,
comandar e visualizar através da internet Emb. Ref. Interface de comunicação para DPX /DMX 3
3
Permite a consulta à distância a partir de PC, Interface eletrónica DPX 3
smartphone, tablet , ecrãs… dos valores recolhidos 1 3
dos aparelhos de proteção (DX , Blocos diferenciais 4 210 75 Permite conectar os DPX eletrónicos versão S2 e
3
adaptáveis com medida, DPX e DMX ), dos Sg numa rede de comunicação MODBUS RS 485
3
3
aparelhos de medida e supervisão (EMDX Todas as informações provenientes da carta
3
e EMS CX ) e dos postos de carregamento eletrónica do disjuntor (correntes, temperatura,
3
dos veículos elétricos regulações) são partilhadas na rede MODBUS
1 4 149 47 Para 10 endereços Largura: 2 módulos
Alimentação: 24 V A / =
1 4 149 48 Para 32 endereços Ligação RS 485 (2 condutores)
1 4 149 49 Para 255 endereços Endereço, velocidade e codificação modificáveis
Interfaces de comunicação com o kit configurador
3
1 4 149 40 Interface EMS CX /RS 485 (1) Opção comunicante MODBUS RS 485 para DMX 3
3
Consumo em 12 V= : 0,344W – 28,7mA 1 0 288 05 Opção que permite que os DMX 2500/4000/6300
1 módulo 17,5 mm sejam comunicantes para supervisão
1 0 046 89 Interface RS 485/IP Apenas para unidades de proteção MP2, MP4
3 módulos 17,5 mm e MP6
Nota: Para configurar e testar a sua instalação EMS CX 3 , Alimentação modular
o software de configuração EMS pode ser descarregado
gratuitamente em www.legrand.pt 1 E49 230 VA - 27 V= - 0,6 A
2 módulos DIN
Interface de sinalização e comando para
DX /DPX /DMX 3
3
3
1 0 261 36 Permite obter informações (24 entradas) de
aparelhos equipados com contactos auxiliares:
- posição aberto (1 entrada)
- posição aberto e fechado (2 entradas)
- sinal de defeito (1 entrada)
Permite comandar aparelhos equipados com motor
ou bobinas de disparo:
- comando motores (2 saídas)
- comando bobinas de disparo (1 saída)
Alimentação: 24 V A / =
Ligação RS 485 (2 condutores)
Endereço, velocidade e codificação modificáveis
com o kit configurador
Acessórios
Kit de configuração
Permite configurar as interfaces de comunicação
e a interface de sinalização e comando:
1 3501K Kit com “jumpers” 0 a 9 (10 unidades por algarismo)
Alimentação estabilizada monofásica
Permite alimentar os dispositivos de comunicação
Primário 115-230 V A , secundário 24 V=
Potência Intensidade Capacidade dos bornes cabo flexível
(W) (A) Entrada (mm²) Saída (mm²)
1 1 466 23 120 5 6 2 x 6
(1) Encomendar em simultâneo com o DMX 3 e a sua unidade
eletrónica (assemblagem em fábrica)

36
