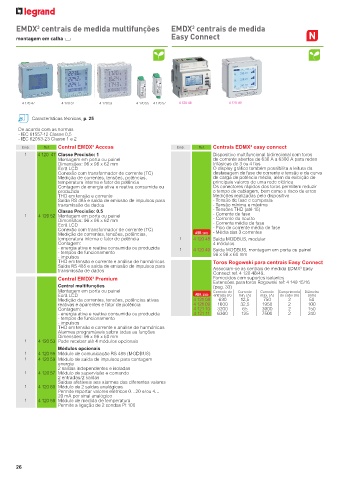

Page 28 - Catálogo Geral Legrand 2023

EMDX centrais de medida multifunções EMDX centrais de medida
3
3
montagem em calha 4 Easy Connect

4 120 47 4 120 52 4 120 53 4 120 55 4 120 57 4 120 48 4 120 49

Características técnicas, p. 25

De acordo com as normas
- IEC 61557-12 Classe 0,5
- IEC 62053-23 Classe 1 e 2
3
Emb. Ref. Central EMDX Access Emb. Ref. Centrais EDMX³ easy connect
1 4 120 47 Classe Precisão: 1 Dispositivo multifuncional bidirecional com toros
Montagem em porta ou painel de corrente abertos de 630 A a 6300 A para redes
Dimensões: 96 x 96 x 62 mm trifásicas de 3 ou 4 fios
Ecrã LCD O display gráfico também possibilita a leitura da
Conexão com transformador de corrente (TC) desfasagem de fase de corrente e tensão e da curva
Medição de correntes, tensões, potências, de carga de potência média, além da exibição de
temperatura interna e fator de potência principais valores de uma rede elétrica
Contagem de energia ativa e reativa consumida ou Os conectores rápidos dos toros permitem reduzir
produzida o tempo de cablagem, bem como o risco de erros
THD em tensão e corrente Medições realizadas pelo dispositivo
Saída RS 485 e saída de emissão de impulsos para - Tensão de fase e composta
transmissão de dados - Tensão mínima e máxima
Classe Precisão: 0.5 - Tensões THD (até 15)
1 4 120 52 Montagem em porta ou painel - Corrente de fase
- Corrente do neutro
Dimensões: 96 x 96 x 62 mm - Corrente média de fase
Ecrã LCD - Pico de corrente média de fase
Conexão com transformador de corrente (TC) - Média das 3 correntes
Medição de correntes, tensões, potências, ABR. 2023
temperatura interna e fator de potência 1 4 120 48 Saída MODBUS, modular
Contagem: 4 módulos
- energia ativa e reativa consumida ou produzida 1 4 120 49 Saída MODBUS, montagem em porta ou painel
- tempos de funcionamento 96 x 96 x 60 mm
- impulsos
THD em tensão e corrente e análise de harmónicas Toros Rogowski para centrais Easy Connect
Saída RS 485 e saída de emissão de impulsos para Associam-se as centrais de medida EDMX Easy
3
transmissão de dados
Connect ref. 4 120 48/49.
Central EMDX Premium Fornecidos com suportes isolantes
3
Central multifunções Extensões para toros Rogowski ref: 4 149 15/16
(pag. 33)
Montagem em porta ou painel Corrente de Corrente Corrente Comprimento Diâmetro
Ecrã LCD ABR. 2023 entrada (A) mín. (A) máx. (A) do cabo (m) (mm)
Medição de correntes, tensões, potências ativas 4 121 08 630 12,5 750 2 50
reativas e aparentes e fator de potência 4 121 09 1600 32,5 1950 2 100
Contagem: 4 121 10 3200 65 3900 2 150
- energia ativa e reativa consumida ou produzida 4 121 11 6300 125 7500 2 240
- tempos de funcionamento
- impulsos
THD em tensão e corrente e análise de harmónicas
Alarmes programáveis sobre todas as funções
Dimensões: 96 x 96 x 60 mm
1 4 120 53 Pode receber até 4 módulos opcionais
Módulos opcionais
1 4 120 55 Módulo de comunicação RS 485 (MODBUS)
1 4 120 59 Módulo de saída de impulsos para contagem
energia
2 saídas independentes e isoladas
1 4 120 57 Módulo de supervisão e comando
2 entradas/2 saídas
Saídas afetáveis aos alarmes dos diferentes valores
1 4 120 60 Módulo de 2 saídas analógicas
Permite reportar valores elétricos 0…20 e/ou 4…
20 mA por sinal analógico
1 4 120 58 Módulo de medida de temperatura
Permite a ligação de 2 sondas Pt 100
