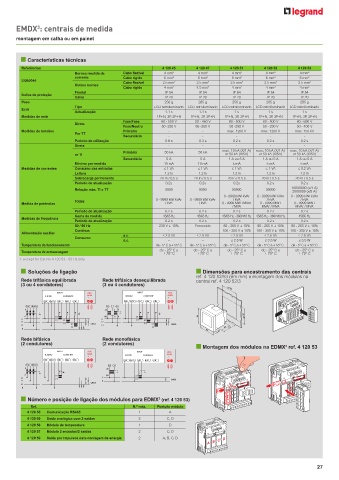

EMDX : centrais de medida
3
montagem em calha ou em painel

n Características técnicas
Referências 4 120 45 4 120 47 4 120 51 4 120 52 4 120 53
Bornes medida de Cabo flexível 4 mm² 4 mm² 4 mm² 4 mm² 4 mm²
corrente Cabo rígido 6 mm² 6 mm² 6 mm² 6 mm² 6 mm²
Ligações Cabo flexível 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm²
Outros bornes
Cabo rígido 4 mm 2 4.5 mm 2 4 mm 2 4 mm² 4 mm²
Frontal IP 54 IP 54 IP 54 IP 54 IP 54
Índice de proteção
Caixa IP 20 IP 20 IP 20 IP 20 IP 20
Peso 250 g 285 g 250 g 285 g 285 g
Tipo LCD retroiluminado LCD retroiluminado LCD retroiluminado LCD retroiluminado LCD retroiluminado
Ecrã
Actualização 1.1 s 1.1 s 1 s 1 s 1 s
Medidas de rede 1P+N, 3P, 3P+N 1P+N, 3P, 3P+N 1P+N, 3P, 3P+N 1P+N, 3P, 3P+N 1P+N, 3P, 3P+N
Fase/Fase 80 - 500 V 50 - 460 V 80 - 500 V 80 - 500 V 80 - 690 V
Direta
Fase/Neutro 50 -290 V 86 -260 V 50 -290 V 50 - 290 V 50 - 400 V
Medidas de tensões Primário - - max. 1200 V max. 1200 V max. 150 kV
Por TT
Secundário - - - - -
Período de utilização 0.8 s 0.3 s 0.2 s 0.2 s 0.2 s
Direta - - - - -
Primário 50 kA 50 kA max. 10 kA (X/1 A) max. 10 kA (X/1 A) max. 10 kA (X/1 A)
or TI or 50 kA (X/5A) or 50 kA (X/5A) or 50 kA (X/5A)
Secundário 5 A 5 A 1 A ou 5 A 1 A ou 5 A 1 A ou 5 A
Mínimo por medida 10 mA 10 mA 5 mA 5 mA 5 mA
Medidas de correntes Consumo das entradas ≤ 1 VA ≤ 1 VA ≤ 1 VA ≤ 1 VA ≤ 0,2 VA
Leitura 1.2 ln 1.2 ln 1.2 ln 1.2 ln 1.2 ln
Sobrecarga permanente 20 In / 0.5 s 20 In / 0.5 s 20 In / 0.5 s 20 ln / 0.5 s 20 In / 0.5 s
Período de atualização 0.2s 0.2s 0.2s 0.2 s 0.2 s
10000000 (x/1 A)
Relação máx. TI x TT 9999 9999 99990 99990
2000000 (x/5 A)
0 - 9999 kW/ kVAr 0 - 9999 kW/ kVAr 0 - 9999 kW/ kVAr
Totais 0 - 9999 kW/ kVAr 0 - 9999 kW/ kVAr / kVA / kVA / kVA
Medida de potências / kVA / kVA 0 - 9999 MW I MVAr 0 - 9999 MW I 0 - 9999 MW I
/ MVA MVAr / MVA MVAr / MVA
Período de atualização 0.2 s 0.2 s 0.2 s 0.2 s 0.2 s
Gama de medida 45/65 Hz 45/65 Hz 45/65 Hz - 360/440 Hz 45/65 Hz - 360/440 Hz 45/65 Hz
Medidas de frequência
Período de atualização 0.2 s 0.2 s 0.2 s 0.2 s 0.2 s
50 / 60 Hz 230 V ± 10% Fornecido 80 - 265 V ± 10% 80 - 265 V ± 10% 80 - 265 V ± 10%
Contínua - - 100 - 300 V ± 10% 100 - 300 V ± 10% 100 - 300 V ± 10%
Alimentação auxiliar a.c. ≤ 2.5 VA ≤ 2.5 VA ≤ 2.5 VA ≤ 2.5 VA ≤ 2.5 VA
Consumo
d.c. - - ≤ 2.5 W ≤ 3.5 W ≤ 3.5 W
Temperatura de funcionamento de - 5° C a + 55° C de - 5° C a + 55° C de - 5° C a + 55° C de - 5° C a + 55° C de - 5° C a + 55° C
Temperatura de armazenagem de - 25° C a de - 25° C a de - 25° C a de - 25° C a de - 25° C a
+ 70° C
+ 70° C
+ 70° C
+ 70° C
+ 70° C
1: except for Cat.No 4 120 53 - 50 Hz only
n Soluções de ligação n Dimensões para encastramento das centrais
ref. 4 120 52/53 (em mm) e montagem dos módulos na
Rede trifásica equilibrada Rede trifásica desequilibrada central ref. 4 120 52/3
(3 ou 4 condutores) (3 ou 4 condutores) + 0,8
INPUT AUX. INPUT AUX. 92 - 0,0
TENSÃO CORRENTE ALIM. TENSÃO CORRENTE ALIM.
+ - + -
25 81 1 13 46 79 20 21 25 81 1 13 46 79 20 21
25 81 1 25 8
a ab a b
A S1 AB A B S1 96 + 0,8 92 - 0,0
L1 P1 S1 L1 P1 S1
L2 L2
P1 S1 CARGA P1 S1 CARGA
L3 L3 62
P1 P1 81
N
12
96
Rede bifásica Rede monofásica
(2 condutores) (2 condutores)
n Montagem dos módulos na EDMX ref. 4 120 53
3
INPUT AUX. INPUT AUX.
TENSÃO CORRENTE ALIM. TENSÃO CORRENTE ALIM.
+ - + -
25 81 1 13 46 79 20 21 25 81 1 13 46 79 20 21
25 81 1 21 1
a
ab
A AB
S1 S1
L1 P1 L P1 CARGA
L2 N
CARGA
L3
N
n Número e posição de ligação dos módulos para EDMX (ref. 4 120 53)
3
Ref. N.º máx. Posição módulo
4 120 55 Comunicação RS485 1 A
4 120 60 Saída analógica com 2 saídas 2 C, D
4 120 58 Módulo de temperatura 1 D
4 120 57 Módulo 2 entradas/2 saídas 2 C, D
4 120 59 Saída por impulsos para contagem de energia 2 A, B, C, D
