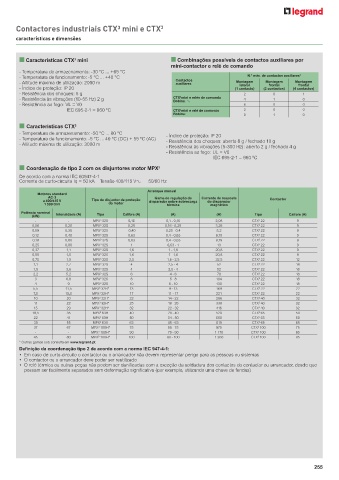

Contactores industriais CTX³ mini e CTX 3

características e dimensões

n Características CTX mini n Combinações possíveis de contactos auxiliares por
3
mini-contactor e relé de comando
- Temperatura de armazenamento: -30 °C ... +65 °C
- Temperatura de funcionamento: -5 °C ... +40 °C N.º máx. de contactos auxiliares*
- Altitude máxima de utilização: 2000 m Contactos Montagem Montagem Montagem
auxiliares
lateral
frontal
frontal
- Índice de proteção: IP 20 (1 contacto) (2 contactos) (4 contactos)
- Resistência dos choques: 5 g 2 0 1
- Resistência às vibrações (10-55 Hz) 2 g CTX³mini e relés de comando 4 1 0
Bobina: A
- Resistência ao fogo: VL = V0 6 0 0
IEC 695-2-1 = 960 ºC CTX³mini e relé de comando 2 0 0
Bobina: = 0 1 0
n Características CTX 3
- Temperatura de armazenamento: -50 °C ... 80 °C - Índice de proteção: IP 20
- Temperatura de funcionamento: -5 °C ... 40 °C (DC) + 55 ºC (AC) - Resistência dos choques: aberto 8 g / fechado 10 g
- Altitude máxima de utilização: 3000 m
- Resistência às vibrações (5-300 Hz): aberto 2 g / fechado 4 g
- Resistência ao fogo: UL = V0
IEC 695-2-1 = 960 ºC
n Coordenação de tipo 2 com os disjuntores motor MPX 3
De acordo com a norma IEC 60947-4-1
Corrente de curto-circuito Iq = 50 kA Tensão 400/415 VA 50/60 Hz
Arranque manual
Motores standard
AC-3 Gama de regulação de Corrente de resposta
a 400/415 V Tipo de disjuntor de proteção disparador sobre sobrecarga do disparador Contactor
1 500 tr/m do motor térmica magnético
Potência nominal Intensidade (A) Tipo Calibre (A) (A) (A) Tipo Calibre (A)
(kW)
- - MPX 3 32S 0,16 0,1 - 0,16 2,08 CTX 3 22 9
0,06 0,20 MPX 3 32S 0,25 0,16 - 0,25 3,25 CTX 3 22 9
0,09 0,30 MPX 3 32S 0,40 0,25 - 0,4 5,2 CTX 3 22 9
0,12 0,40 MPX 3 32S 0,63 0,4 - 0,63 8,19 CTX 3 22 9
0,18 0,60 MPX 3 32S 0,63 0,4 - 0,63 8,19 CTX 3 22 9
0,25 0,80 MPX 3 32S 1 0,63 - 1 13 CTX 3 22 9
0,37 1,1 MPX 3 32S 1,6 1 - 1,6 20,8 CTX 3 22 9
0,55 1,5 MPX 3 32S 1,6 1 - 1,6 20,8 CTX 3 22 9
0,75 1,9 MPX 3 32S 2,5 1,6 - 2,5 32,5 CTX 3 22 12
1,1 2,7 MPX³ 32S 4 2,5 - 4 52 CTX 3 22 18
1,5 3,6 MPX 3 32S 4 2,5 - 4 52 CTX 3 22 18
2,2 5,2 MPX 3 32S 6 4 - 6 78 CTX 3 22 18
3 6,8 MPX 3 32S 8 5 - 8 104 CTX 3 22 18
4 9 MPX 3 32S 10 6 - 10 130 CTX 3 22 18
5,5 11,5 MPX 3 32H* 13 9 - 13 169 CTX 3 22 22
7,5 15,5 MPX 3 32H* 17 11 - 17 221 CTX 3 22 22
10 20 MPX 3 32H* 22 14 - 22 286 CTX 3 40 32
11 22 MPX 3 32H* 25 18 - 26 338 CTX 3 40 32
15 29 MPX 3 32H* 32 22 - 32 416 CTX 3 40 32
18,5 35 MPX 3 63H 40 28 - 40 520 CTX 3 65 50
22 41 MPX 3 63H 50 34 - 50 650 CTX 3 65 50
30 55 MPX 3 63H 63 45 - 63 819 CTX 3 65 65
37 67 MPX 3 100H* 75 55 - 75 975 CTX 3 100 75
- - MPX 3 100H* 90 70 - 90 1 170 CTX 3 100 85
45 80 MPX 3 100H* 100 80 - 100 1 300 CTX 3 100 85
* Outras gamas sob consulta em www.legrand.pt
Definição da coordenação tipo 2 de acordo com a norma IEC 947-4-1:
• Em caso de curto-circuito o contactor ou o arrancador não devem representar perigo para as pessoas ou sistemas
• O contactor ou o arrancador deve poder ser reutilizado
• O relé térmico ou outras peças não podem ser danificadas com a exceção da soldadura dos contactos do contactor ou arrancador, desde que
possam ser facilmente separados sem deformação significativa (por exemplo, utilizando uma chave de fendas)
