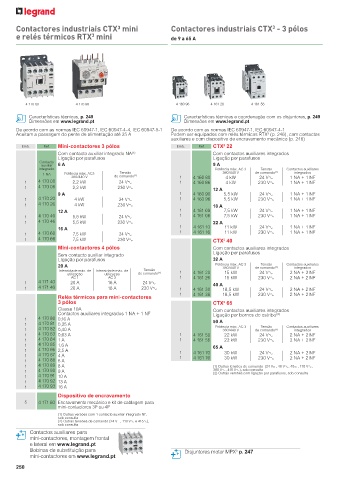

Page 252 - Catálogo Geral Legrand 2023

Contactores industriais CTX³ mini Contactores industriais CTX - 3 pólos
3
e relés térmicos RTX mini de 9 a 65 A
3

4 170 00 4 170 88 4 160 96 4 161 26 4 161 56

Características técnicas, p. 249 Características técnicas e coordenação com os disjuntores, p. 249
Dimensões em www.legrand.pt Dimensões em www.legrand.pt
De acordo com as normas IEC 60947-1, IEC 60947-4-4, IEC 60947-5-1 De acordo com as normas IEC 60947-1, IEC 60947-4-1
3
Aceitam a passagem do pente de alimentação até 25 A Podem ser equipados com relés térmicos RTX (p. 246), com contactos
auxiliares e com dispositivo de encravamento mecânico (p. 246)
3
Emb. Ref. Mini-contactores 3 pólos Emb. Ref. CTX 22
Com contacto auxiliar integrado NA (1) Com contactos auxiliares integrados
LIgação por parafusos Ligação por parafusos
Contacto
auxiliar 6 A 9 A
integrado Potência máx. AC 3 Tensão Contactos auxiliares
1 NA Potência máx. AC3 Tensão 380/440 V de comando (1) integrados
380/440 V de comando (2) 1 4 160 80 4 kW 24 VA 1 NA + 1 NF
1 4 170 00 2,2 kW 24 VA 1 4 160 86 4 kW 230 VA 1 NA + 1 NF
1 4 170 06 2,2 kW 230 VA 12 A
9 A 1 4 160 90 5,5 kW 24 VA 1 NA + 1 NF
1 4 170 20 4 kW 24 VA 1 4 160 96 5,5 kW 230 VA 1 NA + 1 NF
1 4 170 26 4 kW 230 VA 18 A
12 A 1 4 161 00 7,5 kW 24 VA 1 NA + 1 NF
1 4 170 40 5,5 kW 24 VA 1 4 161 06 7,5 kW 230 VA 1 NA + 1 NF
1 4 170 46 5,5 kW 230 VA 22 A
16 A 1 4 161 10 11 kW 24 VA 1 NA + 1 NF
1 4 170 60 7,5 kW 24 VA 1 4 161 16 11 kW 230 VA 1 NA + 1 NF
1 4 170 66 7,5 kW 230 VA CTX 40
3
Mini-contactores 4 pólos Com contactos auxiliares integrados
Sem contacto auxiliar integrado Ligação por parafusos
LIgação por parafusos 32 A
Tensão
20 A Potência máx. AC 3 de comando (1) Contactos auxiliares
380/440 V
integrados
Intensidade máx. de Intensidade máx. de Tensão 1 4 161 20 15 kW 24 VA 2 NA + 2 NF
utilização utilização de comando (2)
AC 1 AC 3 1 4 161 26 15 kW 230 VA 2 NA + 2 NF
1 4 171 40 20 A 16 A 24 VA 40 A
1 4 171 46 20 A 16 A 230 VA 1 4 161 30 18,5 kW 24 VA 2 NA + 2 NF
1 4 161 36 18,5 kW 230 VA 2 NA + 2 NF
Relés térmicos para mini-contactores
3 pólos CTX 65
3
Classe 10A Com contactos auxiliares integrados
Contactos auxiliares integrados 1 NA + 1 NF Ligação por bornes de estribo (2)
1 4 170 80 0,16 A 50 A
1 4 170 81 0,25 A Potência máx. AC 3 Tensão Contactos auxiliares
1 4 170 82 0,40 A 380/440 V de comando (1) integrados
1 4 170 83 0,63 A 1 4 161 50 22 kW 24 VA 2 NA + 2 NF
1 4 170 84 1 A 1 4 161 56 22 kW 230 VA 2 NA + 2 NF
1 4 170 85 1,6 A 65 A
1 4 170 86 2,5 A 1 4 161 70 30 kW 24 VA 2 NA + 2 NF
1 4 170 87 4 A 1 4 161 76 30 kW 230 VA 2 NA + 2 NF
1 4 170 88 6 A
1 4 170 89 8 A (1) Outras tensões de comando (24 V= , 48 VA, 48= , 110 VA,
1 4 170 90 9 A 380 VA, 415 VA), sob consulta
(2) Outras versões com ligação por parafusos, sob consulta
1 4 170 91 10 A
1 4 170 92 13 A
1 4 170 93 16 A
Dispositivo de encravamento
5 4 171 60 Encravamento mecânico e kit de cablagem para
mini-contactores 3P ou 4P
(1) Outras versões com 1 contacto auxiliar integrado NF,
sob consulta
(2) Outras tensões de comando (24 V= , 110 VA e 415A),
sob consulta
Contactos auxiliares para
mini-contactores, montagem frontal
e lateral em www.legrand.pt
Bobinas de substituição para Disjuntores motor MPX p. 247
3
mini-contactores em www.legrand.pt
