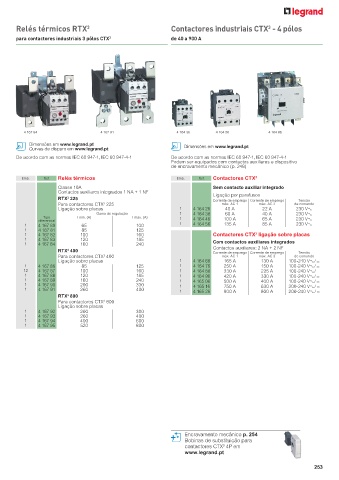

Page 255 - Catálogo Geral Legrand 2023

Relés térmicos RTX 3 Contactores industriais CTX - 4 pólos
3
para contactores industriais 3 pólos CTX 3 de 40 a 900 A

4 167 84 4 167 91 4 164 36 4 164 56 4 164 86

Dimensões em www.legrand.pt Dimensões em www.legrand.pt
Curvas de disparo em www.legrand.pt
De acordo com as normas IEC 60 947-1, IEC 60 947-4-1 De acordo com as normas IEC 60 947-1, IEC 60 947-4-1
Podem ser equipados com contactos auxiliares e dispositivo
de encravamento mecânico (p. 248)

Emb. Ref. Relés térmicos Emb. Ref. Contactores CTX 3
Classe 10A Sem contacto auxiliar integrado
Contactos auxiliares integrados 1 NA + 1 NF Ligação por parafusos
RTX 225 Corrente de emprego Corrente de emprego Tensão
3
Para contactores CTX 225 máx. AC 1 máx. AC 3 de comando
3
Ligação sobre placas 1 4 164 26 40 A 22 A 230 VA
Gama de regulação 1 4 164 36 60 A 40 A 230 VA
Tipo I mín. (A) I máx. (A)
diferencial 1 4 164 46 100 A 65 A 230 VA
1 4 167 80 65 100 1 4 164 56 135 A 85 A 230 VA
1 4 167 81 85 125
3
1 4 167 82 100 160 Contactores CTX ligação sobre placas
1 4 167 83 120 185 Com contactos auxiliares integrados
1 4 167 84 160 240
RTX 400 Contactos auxiliares: 2 NA + 2 NF Tensão
3
Corrente de emprego Corrente de emprego
Para contactores CTX 400 máx. AC 1 máx. AC 3 de comando
3
Ligação sobre placas 1 4 164 66 165 A 130 A 100-240 VA/ =
1 4 167 86 85 125 1 4 164 76 250 A 150 A 100-240 VA/ =
12 4 167 87 100 160 1 4 164 86 330 A 225 A 100-240 VA/ =
1 4 167 88 120 185 1 4 164 96 420 A 330 A 100-240 VA/ =
1 4 167 89 160 240 1 4 165 06 500 A 400 A 100-240 VA/ =
1 4 167 90 200 330 1 4 165 16 750 A 630 A 200-240 VA/ =
1 4 167 91 260 400 1 4 165 26 900 A 800 A 200-240 VA/ =
RTX 800
3
Para contactores CTX 800
3
Ligação sobre placas
1 4 167 92 200 300
1 4 167 93 260 400
1 4 167 94 400 600
1 4 167 95 520 800

Encravamento mecânico p. 254
Bobinas de substituição para
contactores CTX 4P em
3
www.legrand.pt

253
