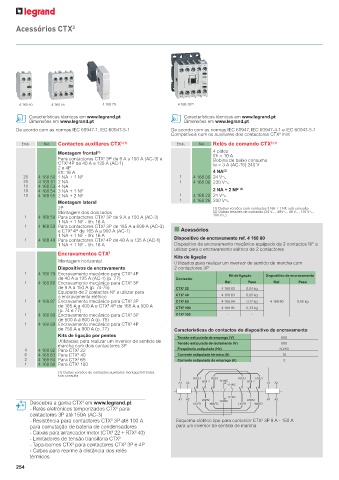

Page 256 - Catálogo Geral Legrand 2023

Acessórios CTX 3

4 168 50 4 168 55 4 168 79 4 168 10 (1)

Características técnicas em www.legrand.pt Características técnicas em www.legrand.pt
Dimensões em www.legrand.pt Dimensões em www.legrand.pt
De acordo com as normas IEC 60947-1, IEC 60947-5-1 De acordo com as normas IEC 60947, IEC 60947-4-1 e IEC 60947-5-1
3
Compatíveis com os auxiliares dos contactores CTX mini
Emb. Ref. Contactos auxiliares CTX 3 (1) Emb. Ref. Relés de comando CTX 3 (1)
Montagem frontal (1) 4 pólos
Ith = 10 A
Para contactores CTX 3P de 9 A a 150 A (AC-3) e Bobina de baixo consumo
3
3
CTX 4P de 40 A a 135 A (AC-1) Ie = 3 A (AC-15) 240 V
2 e 4P (2)
Ith: 16 A 4 NA
20 4 168 50 1 NA + 1 NF 1 4 168 00 24 VA
20 4 168 51 2 NA 1 4 168 06 230 VA
10 4 168 53 4 NA (2)
10 4 168 54 3 NA + 1 NF 2 NA + 2 NF
10 4 168 55 2 NA + 2 NF 1 4 168 20 24 VA
Montagem lateral 1 4 168 26 230 VA
2P (1) Outras versões com contactos 3 NA + 1 NF, sob consulta
Montagem dos dois lados (2) Outras tensões de comando (24 V= , 48VA, 48 V= , 110 VA,
1 4 168 58 Para contactores CTX 3P de 9 A a 150 A (AC-3) 100 VA)
3
1 NA + 1 NF - Ith: 16 A
1 4 168 59 Para contactores CTX 3P de 185 A a 800 A (AC-3)
3
e CTX 4P de 165 A a 900 A (AC-1) n Acessórios
3
1 NA + 1 NF - Ith: 16 A
3
1 4 168 49 Para contactores CTX 4P de 40 A a 135 A (AC-1) Dispositivo de encravamento ref. 4 168 80
1 NA + 1 NF - Ith: 16 A Dispositivo de encravamento mecânico equipado de 2 contactos NF a
utilizar para o encravamento elétrico de 2 contactores
Encravamentos CTX 3
Kits de ligação
Montagem horizontal Utilizados para realizar um inversor de sentido de marcha com
Dispositivos de encravamento 2 contactores 3P
3
1 4 168 79 Encravamento mecânico para CTX 4P Kit de ligação Dispositivo de encravamento
de 40 A a 135 A (AC-1) (p. 77) Contactor
1 4 168 80 Encravamento mecânico para CTX 3P Ref. Peso Ref. Peso
3
de 9 A a 150 A (p. 74-75) CTX 3 22 4 168 82 0,04 kg
Equipado de 2 contactos NF a utilizar para CTX 3 40 4 168 83 0,05 kg
o encravamento elétrico
1 4 168 87 Encravamento mecânico para CTX 3P CTX 3 65 4 168 84 0,12 kg 4 168 80 0,06 kg
3
de 185 A a 400 A e CTX 4P de 165 A a 500 A CTX 3 100 4 168 85 0,33 kg
3
(p. 74 e 77)
3
1 4 168 88 Encravamento mecânico para CTX 3P CTX 3 150 - -
de 500 A a 800 A (p. 75)
3
1 4 168 89 Encravamento mecânico para CTX 4P
de 750 A a 900 A (p. 77) Características do contactos do dispositivo de encravamento
Kits de ligação por pentes Tensão estipulada de emprego (V) 600
Utilizados para realizar um inversor de sentido de Tensão estipulada de isolamento (V) 600
marcha com dois contactores 3P
3
4 4 168 82 Para CTX 22 Frequência estipulada (Hz) 50/60
3
6 4 168 83 Para CTX 40 Corrente estipulada térmica (A) 10
2 4 168 84 Para CTX 65 Corrente estipulada de emprego (A) 3
3
1 4 168 85 Para CTX 100
3
(1) Outras versões de contactos auxiliares montagem frontal,
sob consulta
R/1/L1 T/5/L3 R/1/L1 T/5/L3
A1 A2 S/3/L2 111NC S/3/L2 A1 A2
121NC
112NC
A1 A2 V/4/T2 V/4/T2 A1 A2
Descubra a gama CTX em www.legrand.pt U/2/T1 W/6/T3 122NC U/2/T1 W/6/T3
3
- Relés eletrónicos temporizados CTX para
3
contactores 3P até 150A (AC-3)
- Resistência para contactores CTX 3P até 100 A Esquema elétrico tipo para contactor CTX 3P 9 A - 150 A
3
3
para comutação de bateria de condensadores para um inversor de sentido de marcha
- Caixas para arrancador motor (CTX 22 + RTX 40)
3
3
- Limitadores de tensão transitória CTX 3
- Tapa-bornes CTX para contactores CTX 3P e 4P
3
3
- Cabos para rearme à distância dos relés
térmicos
254
