Contactores tripolares CTX e relés térmicos RTX 3
3

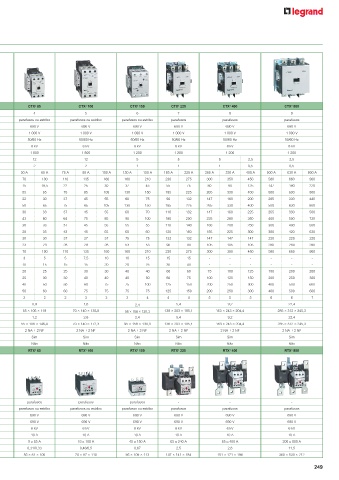

características técnicas

Contactor CTX 3 mini CTX 3 22 CTX 3 40 CTX 3 65 CTX 3 100 CTX 3 150 CTX 3 225 CTX 3 400 CTX 3 800
Tamanho - 2 3 4 5 6 7 8 9
Tipo de ligação parafusos parafusos parafusos parafusos ou estribo parafusos ou estribo parafusos ou estribo parafusos parafusos parafusos
Tensão estipulada de emprego, Ue 690 V 690 V 690 V 690 V 690 V 690 V 690 V 690 V 690 V
Tensão estipulada de isolamento, Ui 690 V 690 V 1 000 V 1 000 V 1 000 V 1 000 V 1 000 V 1 000 V 1 000 V
Frequência estipulada 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Tensão estipulada de resistência aos choques, Uimp 6 kV 6 kV 8 kV 8 kV 8 kV 8 kV 8 kV 8 kV 8 kV
N.º máximo de manobras/hora (AC-3) 1 800 1 800 1 800 1 800 1 800 1 200 1 200 1 200 1 200
Resistência Mecânica 12 15 12 12 12 5 5 5 2,5 2,5
em milhões de manobras
Elétrica 1 2,5 2 2 2 1 1 1 0,5 0,5
Tipo 6 A 9 A 12 A 16 A 9 A 12 A 18 A 22 A 32 A 40 A 50 A 65 A 75 A 85 A 100 A 130 A 150 A 185 A 225 A 265 A 330 A 400 A 500 A 630 A 800 A
Corrente AC-1 Corrente térmica (A) 20 20 20 20 25 25 40 40 50 60 70 100 110 135 160 160 210 230 275 300 350 450 580 660 900
e potência
AC-3 200/240 V (kW) 1,5 2,2 3 4 2,5 3,5 4,5 5,5 7,5 11 15 18,5 22 25 30 37 45 55 75 80 90 125 147 190 220
(A) 7 9 12 15 11 13 18 22 32 40 55 65 75 85 105 130 150 185 225 265 330 400 500 630 800
380/440 V (kW) 2,2 4 5,5 7,5 4 5,5 7,5 11 15 18,5 22 30 37 45 55 60 75 90 132 147 160 200 265 330 440
(A) 6 9 12 16 9 12 18 22 32 40 50 65 75 85 105 130 150 185 225 265 330 400 500 630 800
500/550 V (kW) 3 3,7 4 5,5 4 7,5 7,5 15 18,5 22 30 33 37 45 55 60 70 110 132 147 160 225 265 330 500
(A) 5 6 7 9 7 12 13 20 28 32 43 60 64 75 85 90 100 180 200 225 280 350 400 500 720
690 V (kW) 3 4 4 4 4 7,5 7,5 15 18,5 22 30 33 37 45 55 55 55 110 140 160 200 250 300 400 500
(A) 4 5 5 5 5 9 9 18 20 23 28 35 42 45 65 60 60 120 150 185 225 300 380 420 630
1000 V (kW) - - - - - - - - 22 22 30 30 37 27 37 75 75 132 132 147 147 147 220 220 220
(A) - - - - - - - - 17 17 23 23 28 28 28 53 53 90 90 105 105 105 280 280 280
Caracterís- Corrente contínua (A) 20 20 20 20 25 25 40 40 50 60 70 100 110 135 160 160 210 230 275 300 350 450 580 660 900
ticas
UL 50/60 Hz Monofásico 110/220 V (HP) 1/2 1/2 1 - 0,5 0,75 1 2 2 3 3 5 5 7,5 10 10 15 15 15 - - - - - -
220/240 V (HP) 1 1,5 2 - 1,5 2 3 3 5 7,5 10 15 15 15 20 20 25 30 40 - - - - - -
Trifásico 200/208 V (HP) - - - - 2 3 5 7,5 7,5 15 20 25 25 30 30 40 40 60 60 75 100 125 150 200 200
220/240 V (HP) 1,5 3 3 - 3 5 7,5 10 10 15 25 30 30 40 40 40 50 60 75 100 125 150 200 250 300
440/480 V (HP) 3 5 7,5 - 5 7,5 10 15 20 30 40 50 50 60 75 75 100 125 150 200 250 300 400 500 600
550/600 V (HP) 3 5 7,5 - 7,5 10 15 20 25 30 50 60 60 75 75 75 75 125 150 200 250 300 400 500 600
Tamanho NEMA 00 00 00 0 00 00 0 1 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 7
Peso e Peso (kg) 0,17 0,34 0,4 0,9 1,6 2,4 5,4 9,2 22,4
dimensões Versão A
L x A x P (mm) 45 × 58 × 57 45 × 73,5 × 87,4 45 × 83 × 90 55 × 106 × 119 70 × 140 × 135,8 95 × 158 × 130,3 138 × 203 × 185,1 163 × 243 × 204,4 285 × 312 × 245,3
Peso (kg) 0,23 0,41 0,6 1,2 2,6 2,4 5,4 9,2 22,4
Versão =
L x A x P (mm) 45 × 58 × 69 45 × 73,5 × 103,6 45 × 83 × 117,1 55 × 106 × 146,4 70 × 140 × 172,3 95 × 158 × 130,3 138 × 203 × 185,1 163 × 243 × 204,4 285 × 312 × 245,3
Contactos auxiliares integrados 1 NA ou 1 NF 1 NA + 1 NF 2 NA + 2 NF 2 NA + 2 NF 2 NA + 2 NF 2 NA + 2 NF 2 NA + 2 NF 2 NA + 2 NF 2 NA + 2 NF
Bloco de contactos Montagem lateral Sim Sim Sim Sim Sim Sim Sim Sim Sim
auxiliares adaptável
Montagem frontal Sim Sim Sim Não Não Não Não Não Não
Relés térmicos RTX 3 mini RTX 3 40 RTX 3 40 RTX 3 65 RTX 3 100 RTX 3 150 RTX 3 225 RTX 3 400 RTX 3 800

RTX 3 standard (1) - parafusos parafusos parafusos parafusos parafusos - - -
Tipo de ligação
RTX 3 diferencial parafusos parafusos parafusos parafusos ou estribo parafusos ou estribo parafusos ou estribo parafusos parafusos parafusos
Tensão estipulada de emprego, Ue 690 V 690 V 690 V 690 V 690 V 690 V 690 V 690 V 690 V
Tensão estipulada de isolamento, Ui 690 V 690 V 690 V 690 V 690 V 690 V 690 V 690 V 690 V
Tensão estipulada de resistência dos choques, Uimp 6 kV 6 kV 6 kV 6 kV 6 kV 6 kV 6 kV 6 kV 6 kV
Classe de disparo 10 A 10 A 10 A 10 A 10 A 10 A 10 A 10 A 10 A
Regulação 0,1 a 16 A 0,1 a 40 A 0,1 a 40 A 9 a 65 A 18 a 100 A 45 a 150 A 65 a 240 A 85 a 400 A 200 a 800 A
Peso e dimensão Peso (kg) 0,1 0,17 0,17 0,31/0,33 0,48/0,5 0,67 2,5 2,6 11,5
Tamanho (L x A x P) (mm) 45 × 73 × 63 45 × 75 × 90 45 × 75 × 90 55 × 81 × 100 70 × 97 × 110 95 × 109 × 113 147 × 141 × 184 151 × 171 × 198 360 × 530 × 212
(1) Sob consulta em www.legrand.pt
