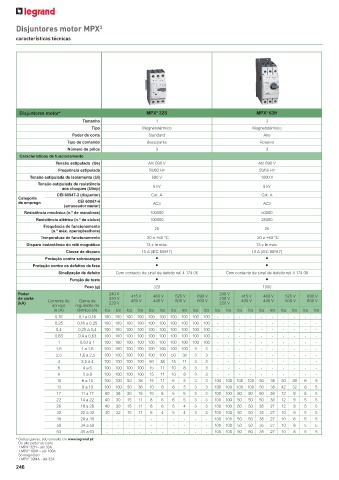

Disjuntores motor MPX 3

características técnicas

Disjuntores motor* MPX 32S MPX 63H
3
3
Tamanho 1 3
Tipo Magnetotérmico Magnetotérmico
Poder de corte Standard Alto
Tipo de comando Basculante Rotativo
Número de pólos 3 3
Características de funcionamento
Tensão estipulada (Ue) Até 690 V Até 690 V
Frequência estipulada 50/60 Hz 50/60 Hz
Tensão estipulada de isolamento (Ui) 690 V 1000 V
Tensão estipulada de resistência 6 kV 8 kV
aos choques (Uimp)
CEI 60947-2 (disjuntor) Cat. A Cat. A
Categoria
de emprego CEI 60947-4 AC3 AC3
(arrancador motor)
Resistência mecânica (n.º de manobras) 100000 50000
Resistência elétrica (n.º de ciclos) 100000 25000
Frequência de funcionamento 25 25
(n.º máx. operações/hora)
Temperatura de funcionamento –20 a +60 °C –20 a +60 °C
Disparo instantâneo do relé magnético 13 x Ie máx. 13 x Ie máx.
Classe de disparo 10 A (IEC 60947) 10 A (IEC 60947)
• •
Proteção contra sobrecargas
Proteção contra os defeitos de fase • •
Sinalização de defeito Com contacto de sinal de defeito ref. 4 174 06 Com contacto de sinal de defeito ref. 4 174 08
Função de teste • •
Peso (g) 320 1000
Poder 240 V 415 V 460 V 525 V 690 V 240 V 415 V 460 V 525 V 690 V
de corte Corrente de Gama de 230 V 400 V 440 V 500 V 600 V 230 V 400 V 440 V 500 V 600 V
(kA) 220 V 220 V
serviço regulação do
Ie (A) térmico (A) Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics
0,16 0,1 a 0,16 100 100 100 100 100 100 100 100 100 100 - - - - - - - - - -
0,25 0,16 a 0,25 100 100 100 100 100 100 100 100 100 100 - - - - - - - - - -
0,4 0,25 a 0,4 100 100 100 100 100 100 100 100 100 100 - - - - - - - - - -
0,63 0,4 a 0,63 100 100 100 100 100 100 100 100 100 100 - - - - - - - - - -
1 0,63 a 1 100 100 100 100 100 100 100 100 100 100 - - - - - - - - - -
1,6 1 a 1,6 100 100 100 100 100 100 100 100 3 3 - - - - - - - - - -
2,5 1,6 a 2,5 100 100 100 100 100 100 50 38 3 3 - - - - - - - - - -
4 2,5 a 4 100 100 100 100 50 38 15 11 3 3 - - - - - - - - - -
6 4 a 6 100 100 100 100 15 11 10 8 3 3 - - - - - - - - - -
8 5 a 8 100 100 100 100 15 11 10 8 3 3 - - - - - - - - - -
10 6 a 10 100 100 50 38 15 11 6 5 3 3 100 100 100 100 50 38 50 38 6 5
13 9 a 13 100 100 50 38 10 8 6 5 3 3 100 100 100 100 50 38 42 32 6 5
17 11 a 17 50 38 20 15 10 8 6 5 3 3 100 100 50 50 50 38 12 9 5 5
22 14 a 22 40 30 15 11 8 6 6 5 3 3 100 100 50 50 50 38 12 9 5 5
26 18 a 26 40 30 15 11 8 6 5 4 3 3 100 100 50 50 35 27 12 9 5 5
32 22 a 32 30 22 15 11 6 4 5 4 3 3 100 100 50 50 35 27 10 8 5 5
40 28 a 40 - - - - - - - - - - 100 100 50 50 35 27 10 8 5 5
50 34 a 50 - - - - - - - - - - 100 100 50 50 35 27 10 8 5 5
63 45 a 63 - - - - - - - - - - 100 100 50 50 35 27 10 8 5 5
* Outras gamas, sob consulta em www.legrand.pt:
De alto poder de corte
• MPX 3 32H – até 32A
• MPX 3 100H – até 100A
Só magnético
• MPX 3 32MA - até 32A
