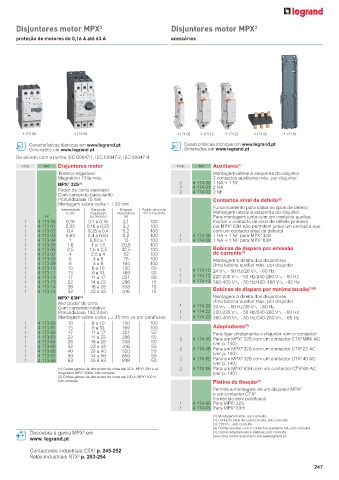

Page 249 - Catálogo Geral Legrand 2023

Disjuntores motor MPX 3 Disjuntores motor MPX 3

proteção de motores de 0,16 A até 63 A acessórios

4 173 08 4 173 68 4 174 00 4 174 12 4 174 22 4 174 56 4 174 61
Características técnicas em www.legrand.pt Características técnicas em www.legrand.pt
Dimensões em www.legrand.pt Dimensões em www.legrand.pt
De acordo com a norma IEC 60947-1, IEC 60947-2, IEC 60947-4
Emb. Ref. Disjuntores motor Emb. Ref. Auxiliares (1)
Térmico regulável Montagem lateral à esquerda do disjuntor
Magnético 13 Ie máx. 2 contactos auxiliares máx. por disjuntor
MPX³ 32S (1) 2 4 174 00 1 NA + 1 NF
Poder de corte standard 2 2 4 174 01 2 NA
4 174 02 2 NF
Com comando basculante
Profundidade 75 mm Contactos sinal de defeito (2)
Montagem sobre calha 2 35 mm
Intensidade Gama de Disparo Poder de corte Funcionamento para todos os tipos de defeito
Ie (A) regulação instantâneo 415 V Icu (kA) Montagem lateral à esquerda do disjuntor
3P do térmico (A) Para montagem junto com um contacto auxiliar,
1 4 173 00 0,16 0,1 a 0,16 2,1 100 montar o contacto de sinal de defeito primeiro
3
1 4 173 01 0,25 0,16 a 0,25 3,3 100 (os MPX 63H não permitem juntar um contacto aux.
1 4 173 02 0,4 0,25 a 0,4 5,2 100 com um contacto sinal de defeito)
3
1 4 173 03 0,63 0,4 a 0,63 8,2 100 1 4 174 06 1 NA + 1 NF para MPX 32S
3
1 4 173 04 1 0,63 a 1 13 100 1 4 174 08 1 NA + 1 NF para MPX 63H
1 4 173 05 1,6 1 a 1,6 20,8 100
1 4 173 06 2,5 1,6 a 2,5 32,5 100 Bobinas de disparo por emissão
(3)
1 4 173 07 4 2,5 a 4 52 100 de corrente
1 4 173 08 6 4 a 6 78 100 Montagem à direita dos disjuntores
1 4 173 09 8 5 a 8 104 100 Uma bobina auxiliar máx. por disjuntor
1 4 173 10 10 6 a 10 130 50 1 4 174 10 24 VA - 50 Hz/28 VA - 60 Hz
1 4 173 11 13 9 a 13 169 50 1
1 4 173 12 17 11 a 17 221 20 4 174 12 220-230 VA - 50 Hz/240-260 VA - 60 Hz
1 4 173 13 22 14 a 22 286 15 1 4 174 13 380-400 VA - 50 Hz/400-460 VA - 60 Hz
1 4 173 14 26 18 a 26 338 15 Bobinas de disparo por mínima tensão (3)(4)
1 4 173 15 32 22 a 32 416 15
MPX³ 63H (2) Montagem à direita dos disjuntores
Alto poder de corte 1 Uma bobina auxiliar máx. por disjuntor
Com comando rotativo 4 174 20 24 VA - 50 Hz/28 VA - 60 Hz
Profundidade 130,3 mm 1 4 174 22 220-230 VA - 50 Hz/240-260 VA - 60 Hz
Montagem sobre calha 2 35 mm ou por parafusos 1 4 174 23 380-400 VA - 50 Hz/240-260 VA - 60 Hz
1 4 173 60 10 6 a 10 130 100 (5)
1 4 173 61 13 9 a 13 169 100 Adaptadores
1 4 173 62 17 11 a 17 221 50 Para ligar diretamente o disjuntor com o contactor
1 4 173 63 22 14 a 22 286 50 2 4 174 40 Para um MPX³ 32S com um contactor CTX MINI AC
3
1 4 173 64 26 18 a 26 338 50 (ver p. 140)
1 4 173 65 32 22 a 32 416 50 4 174 48 Para um MPX³ 32S com um contactor CTX 22 AC
3
1 4 173 66 40 28 a 40 520 50 2 (ver p. 140)
1 4 173 67 50 34 a 50 650 50 4 174 52 Para um MPX³ 32S com um contactor CTX 40 AC
3
1 4 173 68 63 45 a 63 819 50 2
(ver p. 140)
3
(1) Outras gamas de alto poder de corte até 32 A: MPX 3 32H e só 2 4 174 56 Para um MPX³ 63H com um contactor CTX 65 AC
magnético MPX 3 32MA, sob consulta (ver p. 140)
(2) Outras gamas de alto poder de corte até 100 A: MPX 3 100 H,
sob consulta Platina de fixação (5)
Permite a montagem de um disjuntor MPX
3
e um contactor CTX
3
Fornecido sem parafusos
3
1 4 174 60 Para MPX 32S
3
1 4 174 61 Para MPX 63H
(1) Montagem frontal, sob consulta
(2) Contacto sinal de curto-circuito, sob consulta
(3) 110 VA, sob consulta
(4) Outras versões com 2 contactos auxiliares NA, sob consulta
Descubra a gama MPX em (5) Outros adaptadores e platinas, sob consulta
3
www. legrand.pt Descubra outros acessórios em www.legrand.pt
Contactores industriais CTX p. 245-252
3
Relés industriais RTX p. 253-254
3
