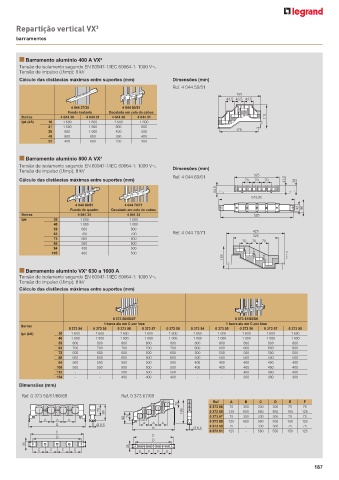

Page 189 - Catálogo Geral Legrand 2023

Repartição vertical VX 3

barramentos

n Barramento alumínio 400 A VX³
Tensão de isolamento segundo EN 60947-1/IEC 60664-1: 1000 VA
Tensão de impulso (Uimp): 8 kV
Cálculo das distâncias máximas entre suportes (mm) Dimensões (mm)
Ref. 4 044 50/51
195
43,5 43,5 43,5
4 044 37/38 4 044 50/51
Fundo isolante Decalado em cela de cabos
Barras 4 044 30 4 044 31 4 044 30 4 044 31 110
Ipk (kÂ) 10 1 600 1 800 1 600 1 600
21 1 600 1 800 800 800
30 800 1 000 400 500 175
40 800 800 350 400
52 400 600 250 300

n Barramento alumínio 800 A VX³
Tensão de isolamento segundo EN 60947-1/IEC 60664-1: 1000 VA
Tensão de impulso (Uimp): 8 kV Dimensões (mm)
Ref. 4 044 60/61 325
Cálculo das distâncias máximas entre suportes (mm) 70 70 70 41,5 38
54,5
543,95
4 044 60/61 4 044 70/71
Fundo do quadro Decalado em cela de cabos 43 66
Barras 4 044 33 4 044 33 525
Ipk 30 1 600 1 600
40 1 000 1 000
52 800 800 425
63 700 700 Ref. 4 044 70/71 325
73 600 600 70 70 70
80 500 600
94 400 500
105 400 500
159 127 5

n Barramento alumínio VX³ 630 a 1600 A
Tensão de isolamento segundo EN 60947-1/IEC 60664-1: 1000 VA
Tensão de impulso (Uimp): 8 kV
Cálculo das distâncias máximas entre suportes (mm)

0 373 50/66/67 0 373 51/68/69
1 barra alu em C por fase 1 barra alu em C por fase
Barras
0 373 54 0 373 55 0 373 56 0 373 57 0 373 58 0 373 54 0 373 55 0 373 56 0 373 57 0 373 58
Ipk (kÂ) 30 1 600 1 600 1 600 1 600 1 600 1 600 1 600 1 600 1 600 1 600
40 1 000 1 000 1 000 1 000 1 000 1 000 1 000 1 000 1 000 1 000
52 800 800 800 800 800 800 800 800 800 800
63 700 700 700 700 700 600 600 600 600 600
73 600 600 600 600 600 500 500 500 500 500
80 600 600 600 600 600 500 500 500 500 500
94 500 500 500 500 500 400 400 400 400 400
105 500 500 500 500 500 400 400 400 400 400
132 - - 500 500 500 - - 400 400 400
154 - - 400 400 400 - - 300 300 300
Dimensões (mm)
Ref. 0 373 50/51/66/68 Ref. 0 373 67/69
Ref. A B C D E F
70
0 373 66 75 350 330 300 75 75
70 199 0 373 68 125 600 580 550 150 125
99
99 70 0 373 67 75 350 330 300 75 75
A A A 0 373 69 125 600 580 550 150 125
B Ø 6,5 A A A 0 373 50 75 - 330 300 75 75
B Ø 6,5
C 0 373 51 125 - 580 550 150 125
D C
D
35 35
E F F E E F F E
187
