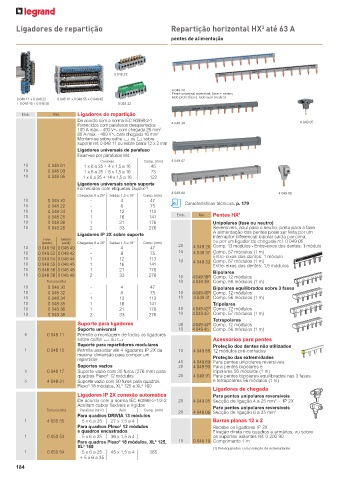

Ligadores de repartição Repartição horizontal HX até 63 A
3
pentes de alimentação

0 048 22

4 049 26
Pente universal reversível, fase + neutro,
lado preto (fase), lado azul (neutro)
0 048 11 + 0 048 22 0 048 10 + 0 048 55 + 0 048 45
+ 0 048 40 + 0 048 50 0 048 32
Emb. Ref. Ligadores de repartição
De acordo com a norma IEC 60998-2-1 4 049 38 4 049 05
Fornecidos com parafusos desapertados
100 A máx. - 400 V±com chegada 25 mm
2
80 A máx. - 400 V±com chegada 16 mm
2
Montam-se sobre calha 4 ou 1 sobre
suporte ref. 0 048 11 ou sobre barra 12 x 2 mm
Ligadores universais de parafuso
Fixam-se por parafusos M4
Conexão Comp. (mm) 4 049 42
10 0 048 01 1 x 6 a 25 + 4 x 1,5 a 16 45
10 0 048 03 1 x 6 a 25 + 8 x 1,5 a 16 73
10 0 048 05 1 x 6 a 25 + 14 x 1,5 a 16 122
Ligadores universais sobre suporte
Fornecidos com etiquetas Duplix (1)
4 049 44 4 049 06
Chegadas 6 a 25 2 Saídas 1,5 a 16 2 Comp. (mm)
10 0 048 20 - 4 47
10 0 048 22 - 8 75 Características técnicas, p. 179
10 0 048 24 1 12 113 3
10 0 048 25 1 16 141 Emb. Ref. Pentes HX
10 0 048 26 1 21 176 Unipolares (fase ou neutro)
10 0 048 28 2 33 276 Reversíveis, azul para o neutro, preto para a fase
Ligadores IP 2X sobre suporte A alimentação dos pentes pode ser feita por um
interruptor diferencial bipolar saída por cima,
Fase Neutro
(preto) (azul) Chegadas 6 a 25 2 Saídas 1,5 a 16 2 Comp. (mm) ou por um ligador de chegada ref. 0 049 05
10 0 048 50 0 048 40 - 4 47 20 4 049 26 Comp. 13 módulos - Entre-eixos dos dentes: 1 módulo
10 0 048 52 0 048 42 - 8 75 10 4 049 37 Comp. 57 módulos (1 m)
Entre-eixos dos dentes: 1 módulo
10 0 048 54 0 048 44 1 12 113 10 4 049 33 Comp. 57 módulos (1 m)
10 0 048 55 0 048 45 1 16 141 Entre-eixos dos dentes: 1,5 módulos
10 0 048 56 0 048 46 1 21 176 Bipolares
10 0 048 58 0 048 48 2 33 276 10 4 049 38 (1) Comp. 12 módulos
Terra (verde) 10 4 049 39 Comp. 56 módulos (1 m)
10 0 048 30 - 4 47 Bipolares equilibrados sobre 3 fases
10 0 048 32 - 8 75 10 4 049 40 (1) Comp. 12 módulos
10 0 048 34 1 12 113 10 4 049 41 Comp. 56 módulos (1 m)
10 0 048 35 1 16 141 Tripolares
10 0 048 36 1 21 176 40 4 049 42 (1) Comp. 12 módulos
10 0 048 38 2 33 276 10 4 049 43 Comp. 57 módulos (1 m)
Tetrapolares
Suporte para ligadores 30 4 049 44 (1) Comp. 12 módulos
Suporte universal 10 4 049 45 Comp. 56 módulos (1 m)
5 0 048 11 Permite a montagem de todos os ligadores
sobre calha 4 ou 1 Acessórios para pentes
Suporte para repartidores modulares Proteção dos dentes não utilizados
1 0 048 10 Permite associar até 4 ligadores IP 2X da 10 4 049 88 12 módulos pré-cortados
mesma dimensão para compor um
Proteção das extremidades
repartidor 40 4 049 89 Para pentes unipolares reversíveis
Suportes vazios 20 4 049 90 Para pentes bipolares e
5 0 048 17 Suporte vazio com 35 furos (276 mm) para tripolares 56 módulos (1 m)
3
quadros Plexo 12 módulos 20 4 049 91 Para pentes bipolares equilibrados nas 3 fases
5 4 048 21 Suporte vazio com 50 furos para quadros e tetrapolares 56 módulos (1 m)
Plexo 18 módulos, XL 125 e XL 160
3
3
3
Ligadores de chegada
Ligadores IP 2X conexão automática Para pentes unipolares reversíveis
De acordo com a norma IEC 60998-2-1/2-2 20 4 049 05 Secção de ligação 4 a 25 mm - IP 2X
2
Aceitam cabos flexíveis e rígidos
Para pentes unipolares reversíveis
Terra (verde) Parafuso (mm 2 ) Auto Comp. (mm) 20 4 049 06 Secção de ligação 6 a 35 mm 2
Para quadros DRIVIA 13 módulos
1 4 050 55 5 x 6 a 25 27 x 1,5 a 4 Barras planas 12 x 2
Para quadros Plexo 12 módulos Recebe os ligadores IP 2X
3
e quadros encastrados Fixação direta nos quadros e armários, ou sobre
1 0 050 53 5 x 6 a 25 36 x 1,5 a 4 os suportes isolantes ref. 0 200 90
Para quadros Plexo 18 módulos, XL 125, 10 0 048 19 Comprimento 1 m
3
3
XL 160 (1) Pré-equipados com proteção de extremidades
3
1 0 050 54 5 x 6 a 25 45 x 1,5 a 4 385
+ 5 x 6 a 35
184
