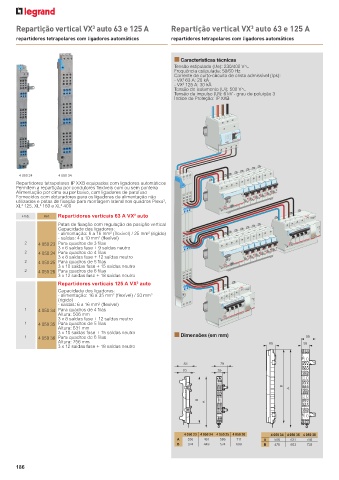

Page 188 - Catálogo Geral Legrand 2023

Repartição vertical VX auto 63 e 125 A Repartição vertical VX auto 63 e 125 A
3
3
repartidores tetrapolares com ligadores automáticos repartidores tetrapolares com ligadores automáticos

n Características técnicas
Tensão estipulada (Ue): 230/400 V±
Frequência estipulada: 50/60 Hz
Corrente de curto-circuito de crista admissível (Ipk):
- VX 63 A: 20 kÂ
3
- VX 125 A: 30 kÂ
3
Tensão de isolamento (Ui): 500 V±
Tensão de impulso (Ui): 6 kV - grau de poluição 3
Índice de Proteção: IP XXB

4 050 24 4 050 34
Repartidores tetrapolares IP XXB equipados com ligadores automáticos
Permitem a repartição por condutores flexíveis com ou sem ponteira
Alimentação por cima ou por baixo, com ligadores de parafuso
Fornecidos com obturadores para os ligadores de alimentação não
utilizados e patas de fixação para montagem lateral nos quadros Plexo ,
3
XL 125, XL 160 e XL 400
3
3
3
3
Emb. Ref. Repartidores verticais 63 A VX auto
Patas de fixação com regulação da posição vertical
Capacidade dos ligadores:
- alimentação: 6 a 16 mm (flexível) / 25 mm (rígido)
2
2
2
- saídas: 4 a 10 mm (flexível)
2 4 050 23 Para quadros de 3 filas
3 x 6 saídas fase + 9 saídas neutro
2 4 050 24 Para quadros de 4 filas
3 x 8 saídas fase + 12 saídas neutro
2 4 050 25 Para quadros de 5 filas
3 x 10 saídas fase + 15 saídas neutro
2 4 050 26 Para quadros de 6 filas
3 x 12 saídas fase + 18 saídas neutro
3
Repartidores verticais 125 A VX auto
Capacidade dos ligadores:
- alimentação: 16 a 35 mm (flexível) / 50 mm
2
2
(rígido)
- saídas: 6 a 16 mm (flexível)
2
1 4 050 34 Para quadros de 4 filas
Altura: 506 mm
3 x 8 saídas fase + 12 saídas neutro
1 4 050 35 Para quadros de 5 filas
Altura: 631 mm
3 x 10 saídas fase + 15 saídas neutro n Dimensões (em mm)
1 4 050 36 Para quadros de 6 filas 99
Altura: 756 mm 65 55
3 x 12 saídas fase + 18 saídas neutro
83 79
70 39
B
A
B
A

4 050 23 4 050 24 4 050 25 4 050 26 4 050 34 4 050 35 4 050 36
A 336 461 586 711 A 506 631 756
B 324 449 574 699 B 478 603 728

186
