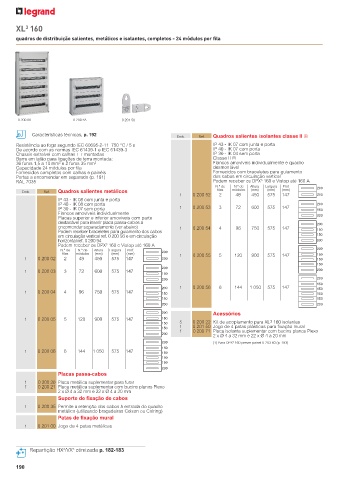

Page 192 - Catálogo Geral Legrand 2023

XL 160
3
quadros de distribuição salientes, metálicos e isolantes, completos - 24 módulos por fila

0 200 06 0 200 53 0 201 50

Características técnicas, p. 192 Emb. Ref. Quadros salientes isolantes classe II 0
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s IP 43 - IK 07 com junta e porta
De acordo com as normas IEC 61439-1 e IEC 61439-3 IP 40 - IK 07 com porta
Chassis extraível com calhas 2 montadas IP 30 - IK 04 sem porta
Barra em latão para ligações de terra montada: Classe II 0
36 furos 1,5 a 10 mm e 2 furos 35 mm 2 Flancos amovíveis individualmente e quadro
2
Capacidade 24 módulos por fila desmontável
Fornecidos completos com calhas e painéis Fornecidos com braceletes para guiamento
Portas a encomendar em separado (p. 191) dos cabos em circulação vertical
3
RAL 7035 Podem receber os DPX 160 e Vistop até 160 A
N.º de N.º de Altura Largura Prof.
Emb. Ref. Quadros salientes metálicos filas módulos (mm) (mm) (mm) 200
1 0 200 52 2 48 450 575 147 200
IP 43 - IK 08 com junta e porta
IP 40 - IK 08 com porta 200
IP 30 - IK 07 sem porta 1 0 200 53 3 72 600 575 147 150
Flancos amovíveis individualmente
Placas superior e inferior amovíveis com parte 200
destacável para inserir placa passa-cabos a 200
encomendar separadamente (ver abaixo) 1 0 200 54 4 96 750 575 147
Podem receber braceletes para guiamento dos cabos 150
em circulação vertical ref. 0 200 93 e em circulação 150
horizontal ref. 0 200 94 200
Podem receber os DPX 160 e Vistop até 160 A
3
N.º de N.º de Altura Largura Prof. 200
filas módulos (mm) (mm) (mm) 200 1 0 200 55 5 120 900 575 147 150
1 0 200 02 2 48 450 575 147 200 150
150
200
1 0 200 03 3 72 600 575 147 200
150
200 200
150
200 1 0 200 56 6 144 1 050 575 147 150
1 0 200 04 4 96 750 575 147 150 150
150 150
200 200
200 Acessórios
1 0 200 05 5 120 900 575 147 150
150 5 0 200 22 Kit de acoplamento para XL 3 160 isolantes
150 1 0 201 50 Jogo de 4 patas plásticas para fixação mural
1 0 200 71 Placa isolante suplementar com bucins planos Plexo
200
2 x Ø 4 a 32 mm e 22 x Ø 4 a 20 mm
200 (1) Para DPX 3 160 prever painel 0 203 60 (p. 193)
150
1 0 200 06 6 144 1 050 575 147 150
150
150
200
Placas passa-cabos
1 0 200 20 Placa metálica suplementar para furar
1 0 200 21 Placa metálica suplementar com bucins planos Plexo
2 x Ø 4 a 32 mm e 22 x Ø 4 a 20 mm
Suporte de fixação de cabos
1 0 200 35 Permite a retenção dos cabos à entrada do quadro
metálico (utilizando braçadeiras Colson ou Colring)
Patas de fixação mural
1 0 201 00 Jogo de 4 patas metálicas

Repartição HX /VX otimizada p. 182-183
3
3
