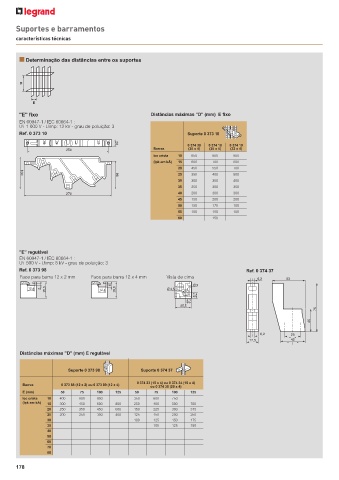

Page 180 - Catálogo Geral Legrand 2023

Suportes e barramentos

características técnicas

■ Determinação das distâncias entre os suportes

D

E
"E" fixo Distâncias máximas "D" (mm) E fixo
EN 60947-1 / IEC 60664-1 :
Ui 1 000 V - Uimp: 12 kV - grau de poluição: 3
Ref. 0 373 10 Suporte 0 373 10

0 374 38 0 374 18 0 374 19
20
250 Barras (25 x 4) (25 x 5) (32 x 4)
Icc crista 10 650 800 900
(Ipk em kÂ) 15 600 700 800
20 450 550 700
25 350 400 500
100
86
30 300 350 400
35 250 300 350
270 40 200 300 300
45 150 200 200
50 150 175 100
55 100 150 100
60 150

"E" regulável
EN 60947-1 / IEC 60664-1 :
Ui 500 V - Uimp: 8 kV - grau de poluição: 3
Ref. 0 373 98 Ref. 0 374 37
Face para barra 12 x 2 mm Face para barra 12 x 4 mm Vista de cima
6,2 53
4 Ø 9
25,5 12,4 25,5
12,4 2 Ø 4,5
8,7
8,7
25,5
75
35

6,2 25
= =
17,5 42
= =
Distâncias máximas "D" (mm) E regulável

Suporte 0 373 98 Suporte 0 374 37
0 374 33 (15 x 4) ou 0 374 34 (18 x 4)
Barras 0 373 88 (12 x 2) ou 0 373 89 (12 x 4) ou 0 374 38 (25 x 4)

E (mm) 50 75 100 125 50 75 100 125
Icc crista 10 400 600 800 350 600 750
(Ipk em kA) 15 300 450 600 800 250 400 500 700
20 250 350 450 600 150 225 300 375
25 200 250 300 400 125 150 200 250
30 100 125 150 175
35 100 125 150
40
50
60
70
80

178
