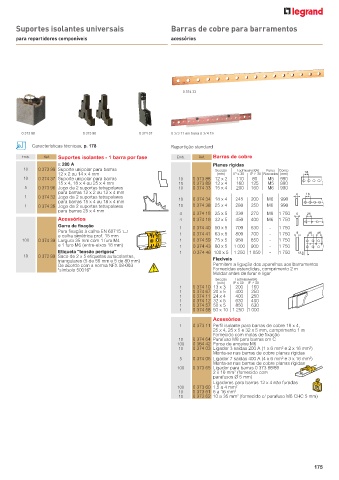

Page 177 - Catálogo Geral Legrand 2023

Suportes isolantes universais Barras de cobre para barramentos

para repartidores componíveis acessórios

0 374 33

0 373 98 0 373 96 0 374 37 0 373 11 em barra 0 374 19
Características técnicas, p. 178 Repartição standard

Emb. Ref. Suportes isolantes - 1 barra por fase Emb. Ref. Barras de cobre
≤ 280 A Planas rígidas
10 0 373 98 Suporte unipolar para barras Secção I admissível(A) Furos Comp.
12 x 2 ou 14 x 4 mm (mm) IP ≤ 30 IP > 30 Roscados (mm) 4 18

10 0 374 37 Suporte unipolar para barras 10 0 373 88 12 x 2 110 80 M5 990
15 x 4, 18 x 4 ou 25 x 4 mm 10 0 373 89 12 x 4 160 125 M5 990

5 0 373 96 Jogo de 2 suportes tetrapolares 10 0 374 33 15 x 4 200 160 M6 990

para barras 12 x 2 ou 12 x 4 mm 4 18
1 0 374 32 Jogo de 2 suportes tetrapolares 10 0 374 34 18 x 4 245 200 M6 990 -396c.eps

para barras 15 x 4 ou 18 x 4 mm

1 0 374 36 Jogo de 2 suportes tetrapolares 10 0 374 38 25 x 4 280 250 M6 990
para barras 25 x 4 mm

037439-52917n.eps 4 0 374 18 25 x 5 330 270 M6 1 750 5 25
Acessórios 4 0 374 19 32 x 5 450 400 M6 1 750 -396c.eps

Garra de fixação 1 0 374 40 50 x 5 700 630 - 1 750

Para fixação à calha EN 60715 3 5 25 25

e calha simétrica prof. 15 mm 1 0 374 41 63 x 5 800 700 - 1 750

100 0 374 39 Largura 35 mm com 1 furo M4 1 0 374 59 75 x 5 950 850 - 1 750
e 1 furo M6 (entre-eixos 18 mm) 1 0 374 43 80 x 5 1 000 900 - 1 750

Etiqueta "tensão perigosa" 37299-26645n.eps 1 0 374 46 100 x 5 1 250 1 050 - 1 750 12,5

10 0 372 99 Saco de 2 x 5 etiquetas autocolantes,
triangulares (5 de 56 mm e 5 de 80 mm) Flexíveis
De acordo com a norma NFX 08-003 Permitem a ligação dos aparelhos aos barramentos
"símbolo 50016" Fornecidas estendidas, comprimento 2 m
Moldar antes de furar e ligar
Secção I admissível(A)
(mm) IP ≤ 30 IP > 30

1 0 374 10 13 x 3 200 160
1 0 374 67 20 x 5 400 250

1 0 374 11 24 x 4 400 250

1 0 374 12 32 x 5 630 400

1 0 374 57 50 x 5 850 630

1 0 374 58 50 x 10 1 250 1 000
Acessórios
1 0 373 11 Perfil isolante para barras de cobre 18 x 4,
25 x 4, 25 x 5 e 32 x 5 mm, comprimento 1 m
Fornecido com molas de fixação
10 0 374 64 Parafuso M8 para barras em C
100 0 364 42 Porca de encaixe M6
10 0 374 03 Ligador 3 saídas 200 A (1 x 6 mm e 2 x 16 mm )
2
2
Monta-se nas barras de cobre planas rígidas
037365-5109n.eps
5 0 374 05 Ligador 7 saídas 400 A (4 x 6 mm e 3 x 16 mm )
2
2
Monta-se nas barras de cobre planas rígidas 037360-5108n.eps
100 0 373 65 Ligador para barras 0 373 88/89
2 x 10 mm (fornecido com
2
parafusos Ø 5 mm)
Ligadores para barras 12 x 4 não furadas
100 0 373 60 1,5 a 4 mm 2
10 0 373 61 6 a 16 mm 2
10 0 373 62 10 a 35 mm (fornecido c/ parafuso M6 CHC 5 mm)
2
175
