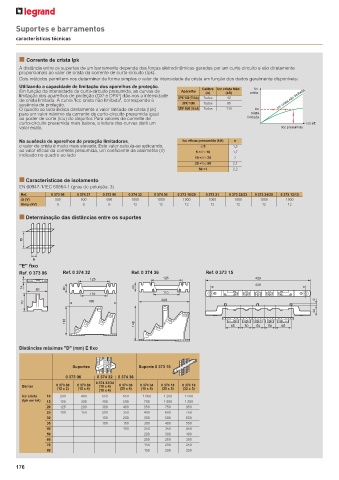

Suportes e barramentos

características técnicas

■ Corrente de crista Ipk
A distância entre os suportes de um barramento depende das forças eletrodinâmicas geradas por um curto-circuito e são diretamente
proporcionais ao valor de crista da corrente de curto-circuito (Ipk).
Dois métodos permitem-nos determinar de forma simples o valor da intensidade de crista em função dos dados geralmente disponíveis:
Utilizando a capacidade de limitação dos aparelhos de proteção. Calibre Icc crista Máx. Icc
Em função da intensidade de curto-circuito presumida, as curvas de Aparelho (A) (kÂ) crista
limitação dos aparelhos de proteção (DX e DPX ) dão-nos a intensidade DPX 3 630 (70 kA) Todos 42
3
3
de crista limitada. A curva "Icc crista não limitada", corresponde à Icc crista não limitada
ausência de proteção. DPX 3 1600 Todos 85
O quadro ao lado indica diretamente o valor limitado de crista (Ipk) DPX 3 1600 (70 kA) Todos 110 Icc
para um valor máximo da corrente de curto-circuito presumida igual crista
ao poder de corte (Icu) do disjuntor. Para valores de corrente de limitada
curto-circuito presumida mais baixos, a leitura das curvas dará um Icc eff.
valor exato. Icc presumida
Na ausência de aparelhos de proteção limitadores, Icc eficaz presumida (kA) n
o valor de crista é muito mais elevado. Este valor calcula-se aplicando, ≤ 5 1,5
ao valor eficaz da corrente presumida, um coeficiente de assimetria (n) 5 < I ≤ 10 1,7
indicado no quadro ao lado
10 < I ≤ 20 2
20 < I ≤ 50 2,1
50 < I 2,2
■ Características de isolamento
EN 60947-1/IEC 60664-1 (grau de poluição: 3)
Ref. 0 373 98 0 374 37 0 373 96 0 374 32 0 374 36 0 373 10/20 0 373 21 0 373 22/23 0 373 24/25 0 373 12/13
Ui (V) 500 500 690 1000 1000 1000 1000 1000 1000 1000
Uimp (kV) 8 8 8 12 12 12 12 12 12 12

■ Determinação das distâncias entre os suportes

D

E
"E" fixo
Ref. 0 373 96 Ref. 0 374 32 Ref. 0 374 36 Ref. 0 373 15
125 125 433
14 83 40 40 400
110 110
70 188 208 9
40
118 148 65 50 50 50 65

Distâncias máximas "D" (mm) E fixo

Suportes Suporte 0 373 15
0 373 96 0 374 32 0 374 36
0 374 33/34
Barras 0 373 88 0 373 89 (15 x 4) 0 374 38 0 374 34 0 374 18 0 374 19

(12 x 2) (12 x 4) (18 x 4) (25 x 4) (18 x 4) (25 x 5) (32 x 5)
Icc crista 10 200 400 550 650 1 000 1 200 1 500
(Ipk em kA) 15 150 300 400 500 700 1 000 1 200
20 125 200 300 400 550 750 950
25 100 150 200 350 400 600 750
30 150 200 350 500 650
35 100 150 300 400 550
40 100 250 350 450
50 200 300 400
60 200 250 300
70 150 200 250
80 150 200 250
