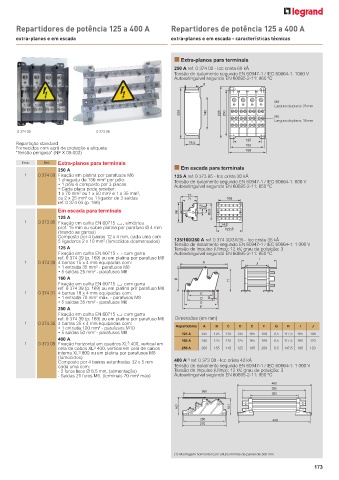

Page 175 - Catálogo Geral Legrand 2023

Repartidores de potência 125 a 400 A Repartidores de potência 125 a 400 A

extra-planos e em escada extra-planos e em escada - características técnicas

■ Extra-planos para terminais
250 A ref. 0 374 00 - Icc crista 60 kÂ
Tensão de isolamento segundo EN 60947-1 / IEC 60664-1: 1000 V
Autoextinguível segundo EN 60695-2-11: 960 ºC
5

M8
Largura da placa: 35 mm
220 140 228 200 M6
Largura da placa: 35 mm
0 374 00 0 373 08
125
Repartição standard 75,5 150
Fornecidos com ecrã de proteção e etiqueta 165
"Tensão perigosa" (NF X 08-003)
Emb. Ref. Extra-planos para terminais
037400-67473c.eps
250 A ■ Em escada para terminais

1 0 374 00 Fixação em platina por parafusos M6 125 A ref. 0 373 95 - Icc crista 20 kÂ
2
1 chegada de 150 mm por pólo: Tensão de isolamento segundo EN 60947-1 / IEC 60664-1: 600 V
• 1 pólo é composto por 3 placas Autoextinguível segundo EN 60695-2-11: 850 ºC
• Cada placa pode receber:
2
2
1 x 70 mm ou 1 x 50 mm e 1 x 35 mm , 77
2
ou 2 x 35 mm ou 1 ligador de 3 saídas 71 108
2
ref. 0 374 03 (p. 169)
6,5 44
Em escada para terminais
98 83,5
125 A
1 0 373 95 Fixação em calha EN 60715 4, simétrica
prof. 15 mm ou sobre platina por parafuso Ø 4 mm 14,5
122,5
(tirando as garras)
Composto por 4 barras 12 x 4 mm, cada uma com
5 ligadores 2 x 10 mm (fornecidos desmontados) 125/160/250 A ref. 0 374 30/31/35 - Icc crista 35 kÂ
2
Tensão de isolamento segundo EN 60947-1 / IEC 60664-1: 1 000 V
037395-67474c.eps
125 A Tensão de impulso (Uimp): 12 kV, grau de poluição: 3
Fixação em calha EN 60715 4 com garra Autoextinguível segundo EN 60695-2-11: 850 ºC
ref. 0 374 39 (p. 169) ou em platina por parafuso M6 I
1 0 374 30 4 barras 15 x 4 mm equipadas com: A J
2
• 1 entrada 35 mm - parafusos M8
2
• 5 saídas 25 mm - parafusos M6
160 A B H
Fixação em calha EN 60715 4 com garra
ref. 0 374 39 (p. 169) ou em platina por parafuso M6
1 0 374 31 4 barras 18 x 4 mm equipadas com: C
• 1 entrada 70 mm máx. - parafusos M8 D G
2
• 5 saídas 35 mm - parafusos M6 E
2
250 A F
Fixação em calha EN 60715 4 com garra
ref. 0 374 39 (p. 169) ou em platina por parafuso M6 Dimensões (em mm)
1 0 374 35 4 barras 25 x 4 mm equipadas com: 037430-67475c.eps
• 1 entrada 120 mm - parafusos M10 Repartidores A B C D E F G H I J
2
• 5 saídas 50 mm - parafusos M8 125 A 225 125 110 125 165 189 6,5 117,5 165 108
2
400 A 160 A 240 125 110 125 165 189 6,5 117,5 180 120
1 0 373 08 Fixação horizontal em quadros XL 400, vertical em
3
cela de cabos XL 3 400, vertical em cela de cabos 250 A 260 155 110 125 185 209 6,5 147,5 195 120
interna XL 3 800 ou em platina por parafusos M6
(fornecidos) (1)
Composto por 4 barras estanhadas 32 x 5 mm 400 A ref. 0 373 08 - Icc crista 42 kÂ
cada uma com: Tensão de isolamento segundo EN 60947-1 / IEC 60664-1: 1 000 V
- 2 furos lisos Ø 8,5 mm, (alimentação) Tensão de impulso (Uimp): 12 kV, grau de poluição: 3
- Saídas 21 furos M6, (terminais 70 mm máx) Autoextinguível segundo EN 60695-2-11: 960 ºC
2
460
395
260
300
107 101
250 440
270
(1) Montagem horizontal com altura mínima de painel de 300 mm
