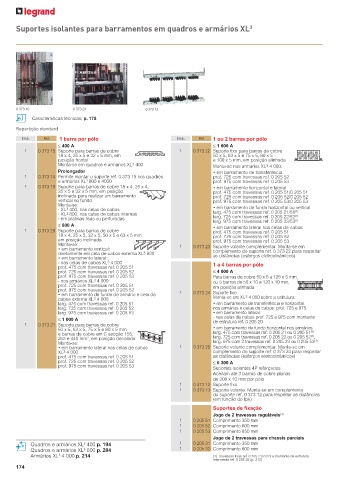

P. 176
Suportes isolantes para barramentos em quadros e armários XL 3
0 373 10 0 373 24 0 373 12
Características técnicas, p. 178
Repartição standard
Emb. Ref. 1 barra por pólo Emb. Ref. 1 ou 2 barras por pólo
≤ 400 A ≤ 1 600 A
1 0 373 15 Suporte para barras de cobre 1 0 373 22 Suporte fixo para barras de cobre
18 x 4, 25 x 5 e 32 x 5 mm, em 50 x 5, 63 x 5 e 75 x 5, 80 x 5
posição frontal e 100 x 5 mm, em posição alinhada
Monta-se em quadros e armários XL 3 400 Monta-se nos armários XL 3 4 000:
Prolongador • em barramento de transferência
1 0 373 14 Permite montar o suporte ref. 0 373 15 nos quadros prof. 725 com travessas ref. 0 205 52
e armários XL 800 e 4000 prof. 975 com travessas ref. 0 205 53
3
1 0 373 10 Suporte para barras de cobre 18 x 4, 25 x 4, • em barramento horizontal e lateral
25 x 5 e 32 x 5 mm, em posição prof. 475 com travessas ref. 0 205 51/0 205 51
inclinada para realizar um barramento prof. 725 com travessas ref. 0 205 52/0 205 52
vertical no fundo prof. 975 com travessas ref. 0 205 53/0 205 53
Monta-se: • em barramento de fundo horizontal ou vertical
- XL 3 400, nas celas de cabos larg. 475 com travessas ref. 0 205 21/51 (1)
- XL 3 800, nas celas de cabos internas larg. 725 com travessas ref. 0 205 22/52 (1)
- em platinas lisas ou perfuradas larg. 975 com travessas ref. 0 205 23/53 (1)
≤ 800 A • em barramento lateral nas celas de cabos
1 0 373 20 Suporte para barras de cobre prof. 475 com travessas ref. 0 205 51
18 x 4, 25 x 5, 32 x 5, 50 x 5 e 63 x 5 mm prof. 725 com travessas ref. 0 205 52
em posição inclinada prof. 975 com travessas ref. 0 205 53
Monta-se: 1 0 373 23 Suporte volante complementar. Monta-se em
• em barramento vertical: complemento do suporte ref. 0 373 22 para respeitar
diretamente em cela de cabos externa XL 3 800 as distâncias (esforços eletrodinâmicos)
• em barramento lateral:
- nas celas de cabos XL 3 4 000 1 a 4 barras por pólo
prof. 475 com travessas ref. 0 205 51
prof. 725 com travessas ref. 0 205 52 ≤ 4 000 A
prof. 975 com travessas ref. 0 205 53 Para barras de cobre 50 x 5 a 125 x 5 mm
- nos armários XL 3 4 000 ou 3 barras de 50 x 10 a 120 x 10 mm,
prof. 725 com travessas ref. 0 205 51 em posição alinhada
prof. 975 com travessas ref. 0 205 52 1
• em barramento de fundo de armário e cela de 0 373 24 Suporte fixo
cabos externa XL 3 4 000 Monta-se em XL 3 4 000 sobre a estrutura:
larg. 475 com travessas ref. 0 205 51 • em barramento de transferência e horizontal
larg. 725 com travessas ref. 0 205 52 nos armários e celas de cabos prof. 725 e 975
larg. 975 com travessas ref. 0 205 53 • em barramento lateral:
≤ 1 000 A - nas celas de cabos prof. 725 e 975 com montante
de estrutura ref. 0 205 20
1 0 373 21 Suporte para barras de cobre
50 x 5, 63 x 5, 75 x 5 e 80 x 5 mm • em barramento de fundo horizontal nos armários (1)
e barras de cobre em C secção 155, larg. 475 com travessas ref. 0 205 21 ou 0 205 51 (1)
265 e 440 mm , em posição decalada larg. 725 com travessas ref. 0 205 22 ou 0 205 52 , (1)
2
Monta-se: larg. 975 com 2 travessas ref. 0 205 23 ou 0 205 53
• em barramento lateral nas celas de cabos 1 0 373 25 Suporte volante complementar. Monta-se em
XL 3 4 000 complemento do suporte ref. 0 373 24 para respeitar
prof. 475 com travessas ref. 0 205 51 as distâncias (esforços eletrodinâmicos)
prof. 725 com travessas ref. 0 205 52 ≤ 6 300 A
prof. 975 com travessas ref. 0 205 53
Suportes isolantes 4P reforçados
Aceitam até 3 barras de cobre planas
de 200 x 10 mm por pólo
1 0 373 12 Suporte fixo
1 0 373 13 Suporte volante. Monta-se em complemento
do suporte ref. 0 373 12 para respeitar as distâncias
(em função do Ipk)
Suportes de fixação
Jogo de 2 travessas reguláveis (1)
1 0 205 51 Comprimento 350 mm
1 0 205 52 Comprimento 600 mm
1 0 205 53 Comprimento 850 mm
Jogo de 2 travessas para chassis parciais
Quadros e armários XL 400 p. 194 1 0 205 31 Comprimento 350 mm
3
Quadros e armários XL 800 p. 204 1 0 205 32 Comprimento 600 mm
3
Armários XL 4 000 p. 214 (1) Travessas fixas ref. 0 205 21/22/23 e montante de estrutura
3
intermédia ref. 0 205 20 (p. 212)
