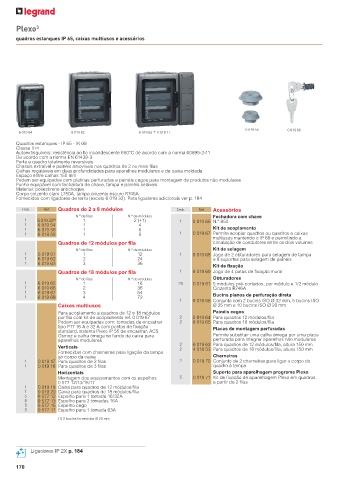

Page 172 - Catálogo Geral Legrand 2023

Plexo 3

quadros estanques IP 65, caixas multiusos e acessórios

0 019 55 0 019 66
6 019 54 6 019 62 6 019 62 + 0 019 17
Quadros estanques - IP 65 - IK 09
Classe II 0
Autoextinguíveis: resistência ao fio incandescente 650°C de acordo com a norma 60695-2-11
De acordo com a norma EN 61439-3
Porta e quadro totalmente reversíveis
Chassis extraível e painéis amovíveis nos quadros de 2 ou mais filas
Calhas reguláveis em duas profundidades para aparelhos modulares e de caixa moldada
Espaço entre calhas 150 mm
Podem ser equipados com platinas perfuradas e painéis cegos para montagem de produtos não modulares
Punho equipável com fechadura de chave, tampa e painéis seláveis
Material: poliestireno antichoque
Corpo cinzento claro L750A, tampa cinzento escuro R746A
Fornecidos com ligadores de terra (exceto 6 019 32). Para ligadores adicionais ver p. 184

Emb. Ref. Quadros de 2 a 8 módulos Emb. Ref. Acessórios
N.º de filas N.º de módulos Fechadura com chave
1 6 019 32 (1) 1 2 (+1) 1 0 019 66 N.° 850
1 6 019 54 1 4
1 6 019 56 1 6 Kit de acoplamento
1 6 019 58 1 8 1 0 019 67 Permite acoplar quadros ou quadros e caixas
multiusos mantendo o IP 65 e permitindo a
Quadros de 12 módulos por fila circulação de condutores entre os dois volumes
N.º de filas N.º de módulos Kit de selagem
1 6 019 61 1 12 1 0 019 68 Jogo de 2 obturadores para selagem de tampa
1 6 019 62 2 24 e 8 suportes para selagem de painéis
1 6 019 63 3 36 Kit de fixação
Quadros de 18 módulos por fila 1 0 019 69 Jogo de 4 patas de fixação mural
N.º de filas N.º de módulos Obturadores
1 6 019 65 1 18 20 0 019 61 5 módulos pré-cortados, por módulo e 1/2 módulo
1 6 019 66 2 36 Cinzento R746A
1 6 019 67 3 54 Bucins planos de perfuração direta
1 6 019 68 4 72
1 0 019 55 Conjunto com 2 bucins ISO Ø 32 mm, 5 bucins ISO
Caixas multiusos Ø 25 mm e 10 bucins ISO Ø 20 mm
Para acoplamento a quadros de 12 e 18 módulos Painéis cegos
por fila com kit de acoplamento ref. 0 019 67 2 0 019 64 Para quadros 12 módulos/fila
Podem ser equipadas com: tomadas de encastrar 2 0 019 65 Para quadros 18 módulos/fila
tipo P17 16 A e 32 A com pontos de fixação Placas de montagem perfuradas
standard, sistema Plexo IP 55 de encastrar, ACS
Osmoz e calha ómega no fundo da caixa para Permite substituir uma calha ómega por uma placa
aparelhos modulares perfurada para integrar aparelhos não modulares
Verticais 2 2 0 019 62 Para quadros de 12 módulos/fila, altura 150 mm
4 018 53 Para quadros de 18 módulos/fila, altura 150 mm
Fornecidas com charneiras para ligação da tampa
ao corpo da caixa Charneiras
1 0 019 17 Para quadros de 2 filas 2 0 019 70 Conjunto de 2 charneiras para ligar o corpo do
1 0 019 18 Para quadros de 3 filas quadro à tampa
Horizontais Suporte para aparelhagem programa Plexo
Montagem dos equipamentos com os espelhos 5 0 019 71 Kit de fixação de aparelhagem Plexo em quadros
0 577 12/13/15/17 a partir de 2 filas
1 0 019 19 Caixa para quadros de 12 módulos/fila
1 0 019 20 Caixa para quadros de 18 módulos/fila
5 0 577 12 Espelho para 1 tomada 16/32A
5 0 577 13 Espelho para 2 tomadas 16A
5 0 577 15 Espelho cego
5 0 577 17 Espelho para 1 tomada 63A
(1) 2 bucins fornecidos Ø 20 mm

Ligadores IP 2X p. 184
