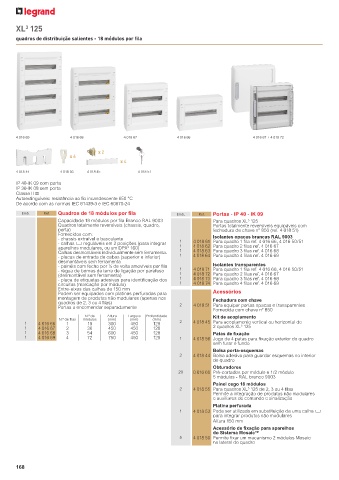

Page 170 - Catálogo Geral Legrand 2023

XL 125
3
quadros de distribuição salientes - 18 módulos por fila

4 016 69 4 016 68 4 016 67 4 016 66 4 016 67 + 4 018 72

x x 2
x x 4
x x 4
4 018 44 4 018 56 4 018 45 4 018 51

IP 40-IK 09 com porta
IP 30-IK 08 sem porta
Classe II 0
Autoextinguíveis: resistência ao fio incandescente 650 °C
De acordo com as normas IEC 61439-3 e IEC 60670-24
Emb. Ref. Quadros de 18 módulos por fila Emb. Ref. Portas - IP 40 - IK 09
Capacidade 18 módulos por fila Branco RAL 9003 Para quadros XL 125
3
Quadros totalmente reversíveis (chassis, quadro, Portas totalmente reversíveis equipáveis com
porta) fechadura de chave n° 850 (ref. 4 018 51)
Fornecidos com: Isolantes opacas brancas RAL 9003
- chassis extraível e basculante 1
- calhas 2 reguláveis em 2 posições (para integrar 4 018 61 Para quadro 1 fila ref. 4 016 66, 4 016 50/51
aparelhos modulares, ou um DPX 160) 1 4 018 62 Para quadro 2 filas ref. 4 016 67
3
Calhas desmontáveis individualmente sem ferramenta. 1 4 018 63 Para quadro 3 filas ref. 4 016 68
- placas de entrada de cabos (superior e inferior) 1 4 018 64 Para quadro 4 filas ref. 4 016 69
desmontáveis sem ferramenta
- painéis com fecho por ¼ de volta amovíveis por fila Isolantes transparentes
- régua de bornes de terra de ligação por parafuso 1 4 018 71 Para quadro 1 fila ref. 4 016 66, 4 016 50/51
(desmontável sem ferramenta) 1 4 018 72 Para quadro 2 filas ref. 4 016 67
- placa de etiquetas adesivas para identificação dos 1 4 018 73 Para quadro 3 filas ref. 4 016 68
circuitos (marcação por módulo) 1 4 018 74 Para quadro 4 filas ref. 4 016 69
Entre-eixos das calhas de 150 mm Acessórios
Podem ser equipados com platinas perfuradas para
montagem de produtos não modulares (apenas nos Fechadura com chave
quadros de 2, 3 ou 4 filas) 2
Portas a encomendar separadamente 4 018 51 Para equipar portas opacas e transparentes
Fornecida com chave n° 850
N.º de Altura Largura Profundidade Kit de acoplamento
N.º de filas módulos (mm) (mm) (mm)
1 4 016 66 1 18 300 450 128 2 4 018 45 Para acoplamento vertical ou horizontal de
3
1 4 016 67 2 36 450 450 128 2 quadros XL 125
1 4 016 68 3 54 600 450 128 Patas de fixação
1 4 016 69 4 72 750 450 128 1 4 018 56 Jogo de 4 patas para fixação exterior do quadro
sem furar o fundo
Bolsa porta-esquemas
2 4 018 44 Bolsa adesiva para guardar esquemas no interior
do quadro
Obturadores
20 0 016 60 Pré-cortados por módulo e 1/2 módulo
5 módulos - RAL branco 9003
Painel cego 18 módulos
2 4 018 55 Para quadros XL 125 de 2, 3 ou 4 filas
3
Permite a integração de produtos não modulares
e auxiliares de comando e sinalização
Platina perfurada
1 4 018 53 Pode ser utilizada em substituição de uma calha 2
para integrar produtos não modulares
Altura 150 mm
Acessório de fixação para aparelhos
do Sistema Mosaic™
5 4 018 50 Permite fixar um mecanismo 2 módulos Mosaic
na lateral do quadro
