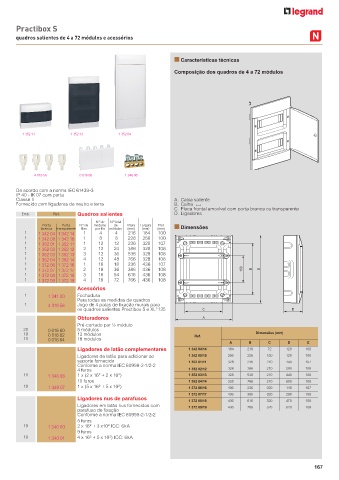

Page 169 - Catálogo Geral Legrand 2023

Practibox S

quadros salientes de 4 a 72 módulos e acessórios

■ Características técnicas

Composição dos quadros de 4 a 72 módulos

D

1 352 11 1 352 13 1 352 04

4 018 56 0 016 60 1 348 06

De acordo com a norma IEC 61439-3 A B C
IP 40 - IK 07 com porta
Classe II A. Caixa saliente
Fornecido com ligadores de neutro e terra B. Calha 4
C. Placa frontal amovível com porta branca ou transparente
Emb. Ref. Quadros salientes D. Ligadores
N.º de N.º total
Porta Porta N.º de módulos de Altura Largura Prof.
branca transparente filas por fila módulos (mm) (mm) (mm) ■ Dimensões
1 1 342 04 1 342 14 1 4 4 216 184 100
1 1 342 08 1 342 18 1 8 8 226 256 100
1 1 352 01 1 352 11 1 12 12 236 328 107
1 1 352 02 1 352 12 2 12 24 386 328 108
1 1 352 03 1 352 13 3 12 36 536 328 108
1 1 352 04 1 352 14 4 12 48 766 328 108
1 1 372 06 1 372 16 1 18 18 236 436 107
1 1 372 07 1 372 17 2 18 36 386 436 108 150 D B
1 1 372 08 1 372 18 3 18 54 616 436 108
1 1 372 09 1 372 19 4 18 72 766 436 108
Acessórios
1 1 341 00 Fechadura
Para todas as medidas de quadros
1 4 018 56 Jogo de 4 patas de fixação murais para
os quadros salientes Practibox S e XL 125 C E
3
Obturadores A
Pré-cortado por ½ módulo
20 0 016 60 5 módulos
10 0 016 62 13 módulos Ref. Dimensões (mm)
10 0 016 64 18 módulos
A B C D E
Ligadores de latão complementares 1 342 04/14 184 216 72 120 100
Ligadores de latão para adicionar ao 1 342 08/18 256 226 150 120 100
suporte fornecido 1 352 01/11 328 236 210 140 107
Conforme a norma IEC 60998-2-1/2-2
4 furos 1 352 02/12 328 386 210 290 108
10 1 348 06 1 x (2 x 16² + 2 x 10²) 1 352 03/13 328 536 210 440 108
10 furos 1 352 04/14 328 766 210 600 108
10 1 348 07 1 x (5 x 16² + 5 x 10²) 1 372 06/16 436 236 320 140 107
1 372 07/17 436 386 320 290 108
Ligadores nus de parafusos 1 372 08/18 436 616 320 470 108
Ligadores em latão nus fornecidos com 1 372 09/19 436 766 320 620 108
parafuso de fixação
Conforme a norma IEC 60998-2-1/2-2
5 furos
10 1 340 00 2 x 16² + 3 x10² ICC: 6kA
9 furos
10 1 340 01 4 x 16² + 5 x 10²) ICC: 6kA
