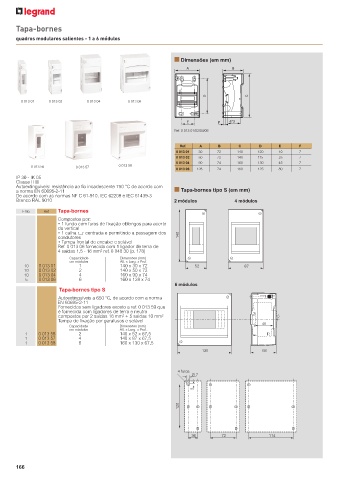

Page 168 - Catálogo Geral Legrand 2023

Tapa-bornes

quadros modulares salientes - 1 a 6 módulos

■ Dimensões (em mm)

A B

D C
0 013 01 0 013 02 0 013 04 0 013 06

E F 47,5 103
Ref. 0 013 01/02/04/06

A C D E F
Ref.
001301-3950c.eps B
0 013 01 30 72 140 120 10 7
0 013 02 50 72 140 115 25 7
0 013 04 90 74 160 130 45 7
0 013 56 0 013 57 0 013 58
0 013 06 128 74 160 125 80 7
IP 30 - IK 05
Classe II 0
Autoextinguíveis: resistência ao fio incadescente 750 °C de acordo com
a norma EN 60695-2-11 ■ Tapa-bornes tipo S (em mm)
De acordo com as normas NF C 61-910, IEC 62208 e IEC 61439-3
Branco RAL 9010 2 módulos 4 módulos
Emb. Ref. Tapa-bornes
Compostos por:
• 1 fundo com furos de fixação oblongos para acerto
da vertical
• 1 calha 2 centrada e permitindo a passagem dos 140
condutores
• Tampa frontal de encaixe e selável
Ref. 0 013 06 fornecida com 1 ligador de terra de
2
4 saídas 1,5 - 16 mm ref. 0 048 30 (p. 178)
Capacidade Dimensões (mm)
em módulos Alt. x Larg. x Prof.
10 0 013 01 1 140 x 30 x 72 52 87
10 0 013 02 2 140 x 50 x 72
10 0 013 04 4 160 x 90 x 74
5 0 013 06 6 160 x 128 x 74
6 módulos
Tapa-bornes tipo S

Autoextinguíveis a 650 °C, de acordo com a norma
EN 60695-2-11
Fornecidos sem ligadores exceto a ref. 0 013 59 que
é fornecida com ligadores de terra e neutro
2
compostos por 2 saídas 16 mm + 5 saídas 10 mm 2
Tampa de fixação por parafusos e selável 48
Capacidade Dimensões (mm)
em módulos Alt. x Larg. x Prof..
1 0 013 56 2 140 x 52 x 67,5
1 0 013 57 4 140 x 87 x 67,5
1 0 013 58 6 160 x 130 x 67,5
130 68

4 furos
Ø 7

5

120

36 72 114

166
