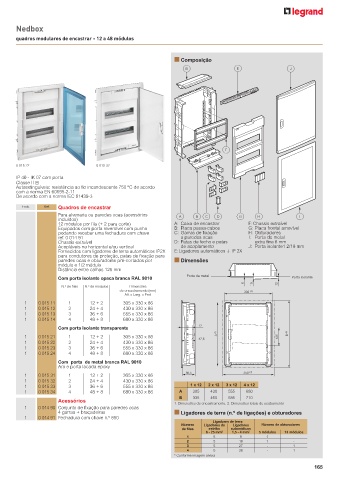

Page 167 - Catálogo Geral Legrand 2023

Nedbox

quadros modulares de encastrar - 12 a 48 módulos

■ Composição

B E J

F

0 015 22 0 015 32
IP 40 - IK 07 com porta
Classe II 0
Autoextinguíveis: resistência ao fio incandescente 750 ºC de acordo
com a norma EN 60695-2-11
De acordo com a norma IEC 61439-3
Emb. Ref. Quadros de encastrar
Para alvenaria ou paredes ocas (acessórios A B C D G H I
incluídos)
12 módulos por fila (+ 2 para corte) A: Caixa de encastrar F: Chassis extraível
Equipados com porta reversível com punho B: Placa passa-cabos G: Placa frontal amovível
podendo receber uma fechadura com chave C: Garras de fixação H: Obturadores
ref. 0 014 91 a paredes ocas I: Porta de metal
Chassis extraível D: Patas de fecho e patas extra fina 6 mm
Acopláveis na horizontal e/ou vertical de acoplamento J: Porta isolante1 2/19 mm
Fornecidos com ligadores de terra automáticos IP2X E: Ligadores automáticos T IP 2X
para condutores de proteção, patas de fixação para
paredes ocas e obturadores pré-cortados por ■ Dimensões
módulo e 1/2 módulo
Distância entre calhas 125 mm
Com porta isolante opaca branca RAL 9010 Porta de metal 6 19 12 Porta isolante
6 12
N. o de filas N. o de módulos Dimensões 19
de encastramento (mm) 330 (1)
Alt. x Larg. x Prof.
330 (1)
1 0 015 11 1 12 + 2 305 x 330 x 86
1 0 015 12 2 24 + 4 430 x 330 x 86
1 0 015 13 3 36 + 6 555 x 330 x 86
1 0 015 14 4 48 + 8 680 x 330 x 86
Com porta isolante transparente 72
72 A (1) B (2)
1 0 015 21 1 12 + 2 305 x 330 x 86 47,5 125
1 0 015 22 2 24 + 4 430 x 330 x 86 A (1) 125 B (2)
1 0 015 23 3 36 + 6 555 x 330 x 86 47,5
1 0 015 24 4 48 + 8 680 x 330 x 86
Com porta de metal branca RAL 9010
Aro e porta lacada epoxy
1 0 015 31 1 12 + 2 305 x 330 x 86 86,5 350 (2)
1 0 015 32 2 24 + 4 430 x 330 x 86 86,5 350 (2)
1 0 015 33 3 36 + 6 555 x 330 x 86 1 x 12 2 x 12 3 x 12 4 x 12
1 0 015 34 4 48 + 8 680 x 330 x 86 A 305 430 555 680
B 335 460 585 710
Acessórios
1. Dimensões de encastramento. 2. Dimensões totais de acabamento
1 0 014 90 Conjunto de fixação para paredes ocas
4 garras + braçadeiras ■ Ligadores de terra (n.º de ligações) e obturadores
1 0 014 91 Fechadura com chave n.º 850
Ligadores de terra
Número Ligadores de Ligadores Número de obturadores
de filas estribo automáticos
6 - 25 mm 2 1,5 - 4 mm 2 5 módulos 13 módulos
1 5 9 1 -
2 5 18 1 -
3 5 27 - 1
4 5 36 - 1
* Conforme imagem anexa
