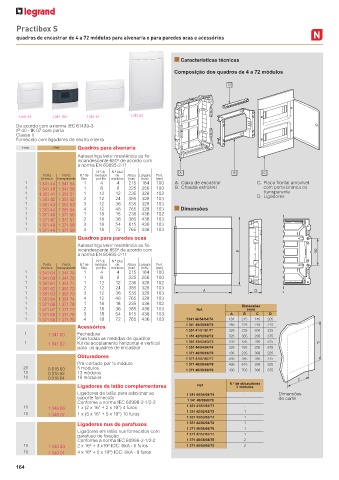

Page 166 - Catálogo Geral Legrand 2023

Practibox S

quadros de encastrar de 4 a 72 módulos para alvenaria e para paredes ocas e acessórios

■ Características técnicas

Composição dos quadros de 4 a 72 módulos

D

1 341 44 1 341 154 1 351 41 1 351 43
De acordo com a norma IEC 61439-3
IP 40 - IK 07 com porta
Classe II
Fornecido com ligadores de neutro e terra
Emb. Ref. Quadros para alvenaria
Autoextinguíveis: resistência ao fio
o
incandescente 650 de acordo com
a norma EN 60695-2-11
N.º de N.º total A B C
Porta Porta N.º de módulos de Altura Largura Prof.
branca transparente filas por fila módulos (mm) (mm) (mm)
1 1 341 44 1 341 54 1 4 4 215 184 100 A. Caixa de encastrar C. Placa frontal amovível
1 1 341 48 1 341 58 1 8 8 225 256 100 B. Chassis extraível com porta branca ou
1 1 351 41 1 351 51 1 12 12 235 328 102 transparente
1 1 351 42 1 351 52 2 12 24 385 328 103 D. Ligadores
1 1 351 43 1 351 53 3 12 36 535 328 103
1 1 351 44 1 351 54 4 12 48 765 328 103 ■ Dimensões
1 1 371 46 1 371 56 1 18 18 235 436 102
1 1 371 47 1 371 57 2 18 36 385 436 103
1 1 371 48 1 371 58 3 18 54 615 436 103
1 1 371 49 1 371 59 4 18 72 765 436 103
Quadros para paredes ocas
Autoextinguíveis: resistência ao fio
incandescente 850 de acordo com B 150
o
a norma EN 60695-2-11
N.º de N.º total
Porta Porta N.º de módulos de Altura Largura Prof.
branca transparente filas por fila módulos (mm) (mm) (mm)
1 1 341 64 1 341 74 1 4 4 215 184 100
1 1 341 68 1 341 78 1 8 8 225 256 100
1 1 351 61 1 351 71 1 12 12 235 328 102
1 1 351 62 1 351 72 2 12 24 385 328 103 A 72
1 1 351 63 1 351 73 3 12 36 535 328 103
1 1 351 64 1 351 74 4 12 48 765 328 103
1 1 371 66 1 371 76 1 18 18 235 436 102
1 1 371 67 1 371 77 2 18 36 385 436 103 Ref. Dimensões
(mm)
1 1 371 68 1 371 78 3 18 54 615 436 103 A B C D
1 1 371 69 1 371 79 4 18 72 765 436 103 1341 44/54/64/74 184 215 146 205
Acessórios 1 341 48/58/68/78 256 225 218 215
1 351 41/51/61/71 328 235 290 225
1 1 341 00 Fechadura 1 351 42/52/62/72 328 385 290 375
Para todas as medidas de quadros
1 1 341 02 Kit de acoplamento horizontal e vertical 1 351 43/53/63/73 328 535 290 525 D
para os quadros de encastrar 1 351 44/54/64/74 328 765 290 675
1 371 46/56/66/76 436 235 398 225
Obturadores 1 371 47/57/67/77 436 385 398 375
Pré-cortado por ½ módulo 1 371 48/58/68/78 436 615 398 525
20 0 016 60 5 módulos 1 371 49/59/69/79 436 765 398 675
10 0 016 62 13 módulos
10 0 016 64 18 módulos C
Ligadores de latão complementares Ref. N.º de obturadores
5 módulos
Ligadores de latão para adicionar ao 1 341 44/54/64/74 - Dimensões
suporte fornecido 1 341 48/5868/78 - de corte
Conforme a norma IEC 60998-2-1/2-2
10 1 348 06 1 x (2 x 16² + 2 x 10²) 4 furos 1 351 41/51/61/71 -
10 1 348 07 1 x (5 x 16² + 5 x 10²) 10 furos 1 351 42/52/62/72 1
1 351 43/53/63/73 1
Ligadores nus de parafusos 1 351 44/54/64/74 1
1 371 46/56/66/76 1
Ligadores em latão nus fornecidos com 1 371 47/57/67/77 1
parafuso de fixação
Conforme a norma IEC 60998-2-1/2-2 1 371 48/58/68/78 2
10 1 340 00 2 x 16² + 3 x10² ICC: 6kA - 5 furos 1 371 49/59/69/79 2
10 1 340 01 4 x 16² + 5 x 10²) ICC: 6kA - 9 furos
