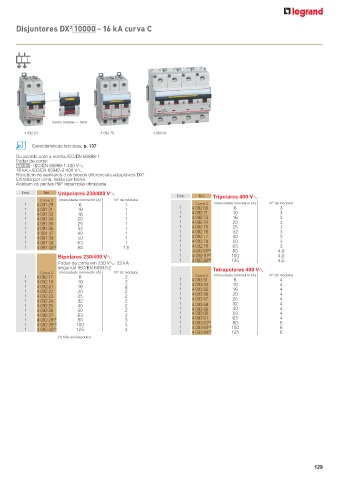

Page 131 - Catálogo Geral Legrand 2023

Disjuntores DX 10000 - 16 kA curva C
3

Punho amarelo = 16kA

4 092 24 4 092 79 4 093 64
Características técnicas, p. 137

De acordo com a norma IEC/EN 60898-1
Poder de corte:
10000 - IEC/EN 60898-1 400 VA
16 kA - IEC/EN 60947-2 400 VA
Recebem os auxiliares e os blocos diferenciais adaptáveis DX 3
Entrada por cima, saída por baixo
3
Aceitam os pentes HX repartição otimizada
Emb. Ref. Unipolares 230/400 VA
Emb. Ref. Tripolares 400 VA
Curva C Intensidade nominal In (A) N.º de módulos
1 4 091 29 6 1 Curva C Intensidade nominal In (A) N.º de módulos
1 4 091 31 10 1 1 4 092 69 6 3
1 4 091 33 16 1 1 4 092 71 10 3
1 4 091 34 20 1 1 4 092 73 16 3
1 4 091 35 25 1 1 4 092 74 20 3
1 4 091 36 32 1 1 4 092 75 25 3
1 4 091 37 (1) 40 1 1 4 092 76 32 3
1 4 091 38 (1) 50 1 1 4 092 77 40 3
1 4 091 39 (1) 63 1 1 4 092 78 50 3
1 4 091 40 (1) 80 1,5 1 4 092 79 63 3
1 4 092 80 (1) 80 4,5
Bipolares 230/400 VA 1 4 092 81 (1) 100 4,5
(1)
Poder de corte em 230 VA: 32 kA 1 4 092 82 125 4,5
segundo IEC/EN 60947-2 Tetrapolares 400 VA
Curva C Intensidade nominal In (A) N.º de módulos
1 4 092 17 6 2 Curva C Intensidade nominal In (A) N.º de módulos
1 4 092 19 10 2 1 4 093 51 6 4
1 4 092 21 16 2 1 4 093 53 10 4
1 4 092 22 20 2 1 4 093 55 16 4
1 4 092 23 25 2 1 4 093 56 20 4
1 4 092 24 32 2 1 1 4 093 57 25 4
1 4 092 25 40 2 4 093 58 32 4
1 4 092 26 50 2 1 4 093 59 40 4
1 4 092 27 63 2 1 1 4 093 60 50 4
1 4 092 28 (1) 80 3 4 093 61 (1) 63 4
1 4 092 29 (1) 100 3 1 4 093 62 (1) 80 6
1 4 092 30 (1) 125 3 1 4 093 63 100 6
1 4 093 64 (1) 125 6
(1) Não aceita pentes
