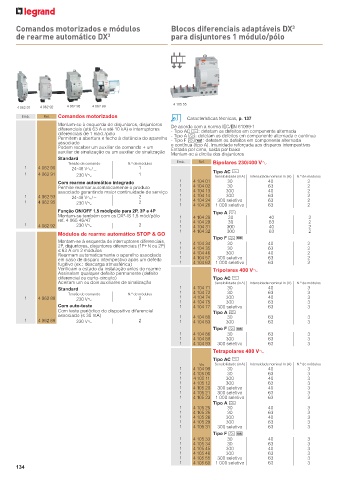

Page 136 - Catálogo Geral Legrand 2023

Comandos motorizados e módulos Blocos diferenciais adaptáveis DX
3
de rearme automático DX para disjuntores 1 módulo/pólo
3

4 105 55
4 062 91 4 062 92 4 062 95 4 062 88
Emb. Ref. Comandos motorizados Características técnicas, p. 137
Montam-se à esquerda de disjuntores, disjuntores De acordo com a norma IEC/EN 61009-1
diferenciais (até 63 A e até 10 kA) e interruptores - Tipo AC ?: detetam os defeitos em componente alternada
diferenciais de 1 mód./pólo - Tipo A M: detetam os defeitos em componente alternada e contínua
Permitem a abertura e fecho à distância do aparelho - Tipo F M : detetam os defeitos em componente alternada
associado e contínua (tipo A). Imunidade reforçada aos disparos intempestivos
Podem receber um auxiliar de comando + um Entrada por cima, saída por baixo
auxiliar de sinalização ou um auxiliar de sinalização Montam-se à direita dos disjuntores
Standard
Tensão de comando N.º de módulos Emb. Ref. Bipolares 230/400 VA
1 4 062 90 24-48 VA/ = 1 ?
1 4 062 91 230 VA 1 Tipo AC Intensidade nominal In (A) N.º de módulos
Sensibilidade (mA)
Com rearme automático integrado 1 4 104 01 30 40 2
Permite rearmar automaticamente o produto 1 4 104 02 30 63 2
associado garantindo maior continuidade de serviço 1 4 104 13 300 40 2
1 4 062 93 24-48 VA/ = 2 1 4 104 14 300 63 2
300 seletivo
4 104 24
1 4 062 95 230 VA 2 1 1 4 104 26 1 000 seletivo 63 2
63
2
Função ON/OFF 1,5 mód/pólo para 2P, 3P e 4P Tipo A M
Montam-se também com os DX³-IS 1,5 mód/pólo 1 4 104 28 30 40 2
ref. 4 065 46/47 1 4 104 29 30 63 2
1 4 062 92 230 VA 2 1 4 104 31 300 40 2
1 4 104 32 300 63 2
Módulos de rearme automático STOP & GO
Tipo F M
Montam-se à esquerda de interruptores diferenciais, 1 4 104 34 30 40 2
2P, disjuntores, disjuntores diferenciais (1P+N ou 2P) 1 4 104 35 30 63 2
≤ 63 A em 2 módulos 1 4 104 46 300 40 2
Rearmam automaticamente o aparelho associado 1 4 104 57 300 seletivo 63 2
em caso de disparo intempestivo após um defeito 1
fugitivo (ex.: descarga atmosférica) 4 104 62 1 000 seletivo 63 2
Verificam o estado da instalação antes do rearme Tripolares 400 VA
Assinalam qualquer defeito permanente (defeito
diferencial ou curto-circuito) Tipo AC ?
Aceitam um ou dois auxiliares de sinalização Sensibilidade (mA) Intensidade nominal In (A) N.º de módulos
Standard 1 4 104 71 30 40 3
Tensão de comando N.º de módulos 1 4 104 72 30 63 3
1 4 062 88 230 VA 2 1 4 104 74 300 40 3
300
4 104 75
Com auto-teste 1 1 4 104 77 300 seletivo 63 3
63
3
Com teste periódico do dispositivo diferencial Tipo A M
associado (≤ 30 mA) 1 4 104 80 30 63 3
1 4 062 89 230 VA 2 1 4 104 83 300 63 3
Tipo F M
1 4 104 86 30 63 3
1 4 104 89 300 63 3
1 4 104 93 300 seletivo 63 3
Tetrapolares 400 VA
Tipo AC ?
Vis Sensibilidade (mA) Intensidade nominal In (A) N.º de módulos
1 4 104 99 30 40 3
1 4 105 00 30 63 3
1 4 105 11 300 40 3
1 4 105 12 300 63 3
1 4 105 20 300 seletivo 40 3
1 4 105 21 300 seletivo 63 3
1 4 105 23 1 000 seletivo 63 3
Tipo A M
1 4 105 25 30 40 3
1 4 105 26 30 63 3
1 4 105 28 300 40 3
1 4 105 29 300 63 3
1 4 105 31 300 seletivo 63 3
Tipo F M
1 4 105 33 30 40 3
1 4 105 34 30 63 3
1 4 105 45 300 40 3
1 4 105 46 300 63 3
1 4 105 55 300 seletivo 63 3
1 4 105 60 1 000 seletivo 63 3
134
