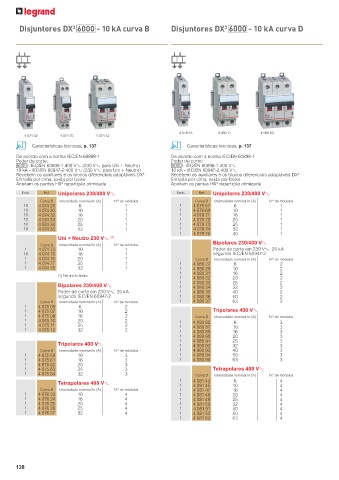

Page 130 - Catálogo Geral Legrand 2023

Disjuntores DX 6000 - 10 kA curva B Disjuntores DX 6000 - 10 kA curva D
3
3

4 079 53 4 080 17 4 080 62
4 074 32 4 074 76 4 074 12
Características técnicas, p. 137 Características técnicas, p. 137

De acordo com a norma IEC/EN 60898-1 De acordo com a norma IEC/EN 60898-1
Poder de corte: Poder de corte:
6000 - IEC/EN 60898-1 400 VA (230 VA para Uni + Neutro) 6000 - IEC/EN 60898-1 400 VA
10 kA - IEC/EN 60947-2 400 VA (230 VA para Uni + Neutro) 10 kA - IEC/EN 60947-2 400 VA
Recebem os auxiliares e os blocos diferenciais adaptáveis DX 3 Recebem os auxiliares e os blocos diferenciais adaptáveis DX 3
Entrada por cima, saída por baixo Entrada por cima, saída por baixo
Aceitam os pentes HX repartição otimizada Aceitam os pentes HX repartição otimizada
3
3
Emb. Ref. Unipolares 230/400 VA Emb. Ref. Unipolares 230/400 VA
Curva B Intensidade nominal In (A) N.º de módulos Curva D Intensidade nominal In (A) N.º de módulos
10 4 074 29 6 1 1 4 079 67 6 1
10 4 074 30 10 1 1 4 079 69 10 1
10 4 074 32 16 1 1 4 079 71 16 1
10 4 074 33 20 1 1 4 079 72 20 1
10 4 074 34 25 1 1 4 079 73 25 1
10 4 074 35 32 1 1 4 079 74 32 1
1 4 079 75 40 1
Uni + Neutro 230 VA (1)
Curva B Intensidade nominal In (A) N.º de módulos Bipolares 230/400 VA
1 4 074 73 10 1 Poder de corte em 230 VA: 25 kA
10 4 074 75 16 1 segundo IEC/EN 60947-2
1 4 074 76 20 1 Curva D Intensidade nominal In (A) N.º de módulos
1 4 074 77 25 1 1 4 080 27 6 2
1 4 074 78 32 1 1 4 080 29 10 2
1 4 080 31 16 2
(1) Neutro à direita
1 4 080 32 20 2
1 4 080 33 25 2
Bipolares 230/400 VA 1 4 080 34 32 2
Poder de corte em 230 VA: 25 kA 1 4 080 35 40 2
segundo IEC/EN 60947-2 1 4 080 36 50 2
Curva B Intensidade nominal In (A) N.º de módulos 1 4 080 37 63 2
1 4 075 06 6 2
1 4 075 07 10 2 Tripolares 400 VA
1 4 075 09 16 2 Curva D Intensidade nominal In (A) N.º de módulos
1 4 075 10 20 2 1 4 080 85 6 3
1 4 075 11 25 2 1 4 080 87 10 3
1 4 075 12 32 2 1 4 080 89 16 3
1 4 080 90 20 3
1 4 080 91 25 3
Tripolares 400 VA 1 4 080 92 32 3
Curva B Intensidade nominal In (A) N.º de módulos 1 4 080 93 40 3
1 4 075 59 10 3 1 4 080 94 50 3
1 4 075 61 16 3 1 4 080 95 63 3
1 4 075 62 20 3
1 4 075 63 25 3 Tetrapolares 400 VA
1 4 075 64 32 3 Curva D Intensidade nominal In (A) N.º de módulos
6
Tetrapolares 400 VA 1 1 4 081 43 10 4 4
4 081 45
Curva B Intensidade nominal In (A) N.º de módulos 1 4 081 47 16 4
1 4 076 22 10 4 1 4 081 48 20 4
1 4 076 24 16 4 1 4 081 49 25 4
1 4 076 25 20 4 1 4 081 50 32 4
1 4 076 26 25 4 1 4 081 51 40 4
1 4 076 27 32 4 1 4 081 52 50 4
1 4 081 53 63 4

128
