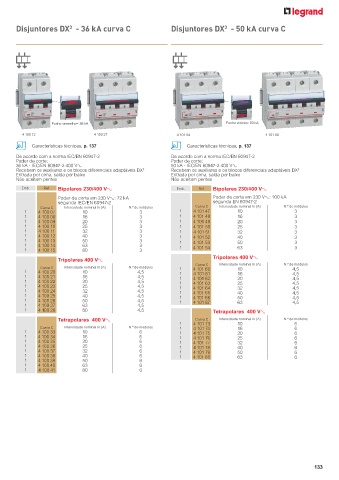

Page 135 - Catálogo Geral Legrand 2023

Disjuntores DX - 36 kA curva C Disjuntores DX - 50 kA curva C
3
3

Punho vermelho= 36 kA Punho violeta= 50 kA
4 100 12 4 100 27 4 101 64 4 101 80
Características técnicas, p. 137 Características técnicas, p. 137

De acordo com a norma IEC/EN 60947-2 De acordo com a norma IEC/EN 60947-2
Poder de corte: Poder de corte:
36 kA - IEC/EN 60947-2 400 VA 50 kA - IEC/EN 60947-2 400 VA
Recebem os auxiliares e os blocos diferenciais adaptáveis DX 3 Recebem os auxiliares e os blocos diferenciais adaptáveis DX 3
Entrada por cima, saída por baixo Entrada por cima, saída por baixo
Não aceitam pentes Não aceitam pentes
Emb. Ref. Bipolares 230/400 VA Emb. Ref. Bipolares 230/400 VA
Poder de corte em 230 VA: 72 kA Poder de corte em 230 VA: 100 kA
segundo IEC/EN 60947-2 segundo EN 60947-2
Curva C Intensidade nominal In (A) N.º de módulos Curva C Intensidade nominal In (A) N.º de módulos
1 4 100 07 10 3 1 4 101 47 10 3
1 4 100 08 16 3 1 4 101 48 16 3
1 4 100 09 20 3 1 4 101 49 20 3
1 4 100 10 25 3 1 4 101 50 25 3
1 4 100 11 32 3 1 4 101 51 32 3
1 4 100 12 40 3 1 4 101 52 40 3
1 4 100 13 50 3 1 4 101 53 50 3
1 4 100 14 63 3 1
1 4 100 15 80 3 4 101 54 63 3
Tripolares 400 VA Tripolares 400 VA
Curva C Intensidade nominal In (A) N.º de módulos
Curva C Intensidade nominal In (A) N.º de módulos 1 4 101 60 10 4,5
1 4 100 20 10 4,5 1 4 101 61 16 4,5
1 4 100 21 16 4,5 1 4 101 62 20 4,5
1 4 100 22 20 4,5 1 4 101 63 25 4,5
1 4 100 23 25 4,5 1 4 101 64 32 4,5
1 4 100 24 32 4,5 1 4 101 65 40 4,5
1 4 100 25 40 4,5 1 4 101 66 50 4,5
1 4 100 26 50 4,5 1 4 101 67 63 4,5
1 4 100 27 63 4,5
1 4 100 28 80 4,5 Tetrapolares 400 VA
Tetrapolares 400 VA Curva C Intensidade nominal In (A) N.º de módulos
1 4 101 73 10 6
Curva C Intensidade nominal In (A) N.º de módulos 1 4 101 74 16 6
1 4 100 33 10 6 1 4 101 75 20 6
1 4 100 34 16 6 1 4 101 76 25 6
1 4 100 35 20 6 1 4 101 77 32 6
1 4 100 36 25 6 1 4 101 78 40 6
1 4 100 37 32 6 1 4 101 79 50 6
1 4 100 38 40 6 1 4 101 80 63 6
1 4 100 39 50 6
1 4 100 40 63 6
1 4 100 41 80 6

133
