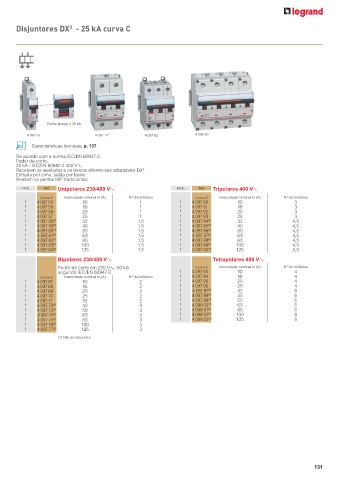

Page 133 - Catálogo Geral Legrand 2023

Disjuntores DX - 25 kA curva C
3

Punho laranja = 25 kA
4 097 55 4 097 72 4 097 82 4 098 03
Características técnicas, p. 137

De acordo com a norma IEC/EN 60947-2
Poder de corte:
25 kA - IEC/EN 60947-2 400 VA
Recebem os auxiliares e os blocos diferenciais adaptáveis DX 3
Entrada por cima, saída por baixo
3
Aceitam os pentes HX tradicionais
Emb. Ref. Unipolares 230/400 VA Emb. Ref. Tripolares 400 VA
Curva C Intensidade nominal In (A) N.º de módulos Curva C Intensidade nominal In (A) N.º de módulos
1 4 097 54 10 1 1 4 097 80 10 3
1 4 097 55 16 1 1 4 097 81 16 3
1 4 097 56 20 1 1 4 097 82 20 3
1 4 097 57 25 1 1 4 097 83 25 3
1 4 097 58 (1) 32 1,5 1 4 097 84 (1) 32 4,5
1 4 097 59 (1) 40 1,5 1 4 097 85 (1) 40 4,5
1 4 097 60 (1) 50 1,5 1 4 097 86 (1) 50 4,5
1 4 097 61 (1) 63 1,5 1 4 097 87 (1) 63 4,5
1 4 097 62 (1) 80 1,5 1 4 097 88 (1) 80 4,5
1 4 097 63 (1) 100 1,5 1 4 097 89 (1) 100 4,5
1 4 097 64 (1) 125 1,5 1 4 097 90 (1) 125 4,5
Bipolares 230/400 VA Tetrapolares 400 VA
Poder de corte em 230 VA: 50 kA Curva C Intensidade nominal In (A) N.º de módulos
segundo IEC/EN 60947-2 1 4 097 93 10 4
Curva C Intensidade nominal In (A) N.º de módulos 1 4 097 94 16 4
1 4 097 67 10 2 1 4 097 95 20 4
1 4 097 68 16 2 1 4 097 96 25 4
1 4 097 69 20 2 1 4 097 97 (1) 32 6
1 4 097 70 25 2 1 4 097 98 (1) 40 6
1 4 097 71 32 2 1 4 097 99 (1) 50 6
1 4 097 72 (1) 40 3 1 4 098 00 (1) 63 6
1 4 097 73 (1) 50 3 1 4 098 01 (1) 80 6
1 4 097 74 (1) 63 3 1 4 098 02 (1) 100 6
1 4 097 75 (1) 80 3 1 4 098 03 (1) 125 6
1 4 097 76 (1) 100 3
1 4 097 77 (1) 125 3
(1) Não aceita pentes
