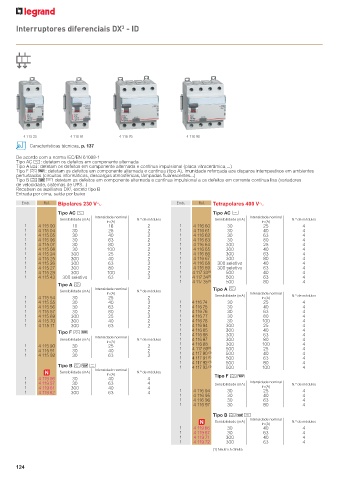

Page 126 - Catálogo Geral Legrand 2023

Interruptores diferenciais DX - ID
3

4 115 25 4 115 91 4 116 76 4 116 95
Características técnicas, p. 137

De acordo com a norma IEC/EN 61008-1
Tipo AC ?: detetam os defeitos em componente alternada
Tipo A M: detetam os defeitos em componente alternada e contínua impulsional (placa vitrocerâmica,...)
Tipo F M : detetam os defeitos em componente alternada e contínua (tipo A). Imunidade reforçada aos disparos intempestivos em ambientes
perturbados (circuitos informáticos, descargas atmosféricas, lâmpadas fluorescentes...)
Tipo B M : detetam os defeitos em componente alternada e contínua impulsional e os defeitos em corrente contínua lisa (variadores
de velocidade, sistemas de UPS...)
Recebem os auxiliares DX , exceto tipo B
3
Entrada por cima, saída por baixo
Emb. Ref. Bipolares 230 VA Emb. Ref. Tetrapolares 400 VA
Tipo AC ? Tipo AC ?
Intensidade nominal Intensidade nominal
Sensibilidade (mA) N.º de módulos Sensibilidade (mA) N.º de módulos
In (A) In (A)
1 4 115 00 10 16 2 1 4 116 60 30 25 4
1 4 115 04 30 25 2 1 4 116 61 30 40 4
1 4 115 05 30 40 2 1 4 116 62 30 63 4
1 4 115 06 30 63 2 1 4 116 63 30 80 4
1 4 115 07 30 80 2 1 4 116 64 300 25 4
1 4 115 08 30 100 2 1 4 116 65 300 40 4
1 4 115 24 300 25 2 1 4 116 66 300 63 4
1 4 115 25 300 40 2 1 4 116 67 300 80 4
1 4 115 26 300 63 2 1 4 116 68 300 seletivo 40 4
1 4 115 27 300 80 2 1 4 116 69 300 seletivo 63 4
1 4 115 28 300 100 2 1 4 117 33 (1) 500 40 4
1 4 115 43 300 seletivo 63 2 1 4 117 34 (1) 500 63 4
Tipo A M 1 4 117 35 (1) 500 80 4
Intensidade nominal Tipo A M
Sensibilidade (mA) In (A) N.º de módulos Intensidade nominal
1 4 115 54 30 25 2 Sensibilidade (mA) In (A) N.º de módulos
1 4 115 55 30 40 2 1 4 116 74 30 25 4
1 4 115 56 30 63 2 1 4 116 75 30 40 4
1 4 115 57 30 80 2 1 4 116 76 30 63 4
1 4 115 69 300 25 2 1 4 116 77 30 80 4
1 4 115 70 300 40 2 1 4 116 78 30 100 4
1 4 115 71 300 63 2 1 4 116 84 300 25 4
Tipo F M 1 4 116 85 300 40 4
Intensidade nominal 1 4 116 86 300 63 4
Sensibilidade (mA) N.º de módulos 1 4 116 87 300 80 4
In (A)
1 4 115 90 30 25 2 1 1 4 116 88 (1) 300 100 4
1 4 115 91 30 40 2 4 117 89 (1) 500 25 4
1 4 115 92 30 63 2 1 4 117 90 500 40 4
1 4 117 91 (1) 500 63 4
Tipo B M 1 1 4 117 92 (1) 500 80 4
(1)
Intensidade nominal 4 117 93 500 100 4
Sensibilidade (mA) N.º de módulos
In (A) Tipo F M
1 4 119 56 30 40 4
1 4 119 57 30 63 4 Sensibilidade (mA) Intensidade nominal N.º de módulos
1 4 119 61 300 40 4 In (A)
1 4 119 62 300 63 4 1 4 116 94 30 25 4
1 4 116 95 30 40 4
1 4 116 96 30 63 4
1 4 116 97 30 80 4
Tipo B M
Intensidade nominal
Sensibilidade (mA) N.º de módulos
In (A)
1 4 119 66 30 40 4
1 4 119 67 30 63 4
1 4 119 71 300 40 4
1 4 119 72 300 63 4
(1) Neutro à direita
