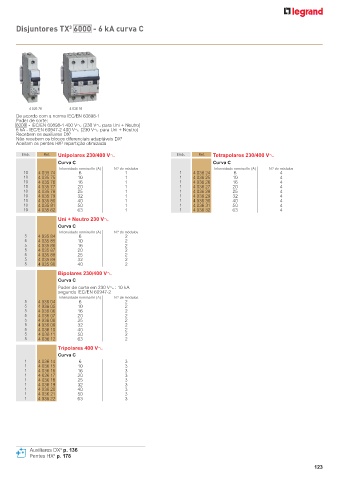

Page 125 - Catálogo Geral Legrand 2023

Disjuntores TX 6000 - 6 kA curva C
3

4 035 76 4 036 16
De acordo com a norma IEC/EN 60898-1
Poder de corte:
6000 - IEC/EN 60898-1 400 VA (230 VA para Uni + Neutro)
6 kA - IEC/EN 60947-2 400 VA (230 VA para Uni + Neutro)
Recebem os auxiliares DX 3
Não recebem os blocos diferenciais adaptáveis DX 3
3
Aceitam os pentes HX repartição otimizada
Emb. Ref. Unipolares 230/400 VA Emb. Ref. Tetrapolares 230/400 VA
Curva C Curva C
Intensidade nominal In (A) N.º de módulos Intensidade nominal In (A) N.º de módulos
10 4 035 74 6 1 1 4 036 24 6 4
10 4 035 75 10 1 1 4 036 25 10 4
10 4 035 76 16 1 1 4 036 26 16 4
10 4 035 77 20 1 1 4 036 27 20 4
10 4 035 78 25 1 1 4 036 28 25 4
10 4 035 79 32 1 1 4 036 29 32 4
10 4 035 80 40 1 1 4 036 30 40 4
10 4 035 81 50 1 1 4 036 31 50 4
10 4 035 82 63 1 1 4 036 32 63 4
Uni + Neutro 230 VA
Curva C
Intensidade nominal In (A) N.º de módulos
5 4 035 84 6 2
5 4 035 85 10 2
5 4 035 86 16 2
5 4 035 87 20 2
5 4 035 88 25 2
5 4 035 89 32 2
5 4 035 90 40 2
Bipolares 230/400 VA
Curva C
Poder de corte em 230 V± : 10 kA
segundo IEC/EN 60947-2
Intensidade nominal In (A) N.º de módulos
5 4 036 04 6 2
5 4 036 05 10 2
5 4 036 06 16 2
5 4 036 07 20 2
5 4 036 08 25 2
5 4 036 09 32 2
5 4 036 10 40 2
5 4 036 11 50 2
5 4 036 12 63 2
Tripolares 400 VA
Curva C
1 4 036 14 6 3
1 4 036 15 10 3
1 4 036 16 16 3
1 4 036 17 20 3
1 4 036 18 25 3
1 4 036 19 32 3
1 4 036 20 40 3
1 4 036 21 50 3
1 4 036 22 63 3

3
Auxiliares DX p. 136
Pentes HX p. 178
