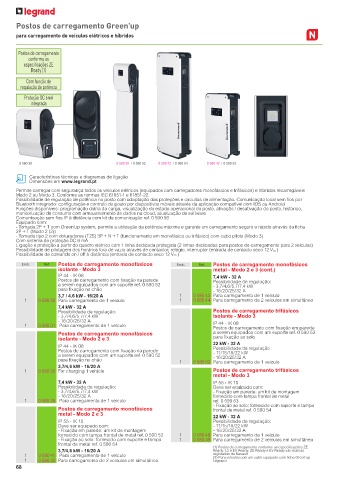

Page 70 - Catálogo Geral Legrand 2023

Postos de carregamento Green'up

para carregamento de veículos elétricos e híbridos

Postos de carregamento
conforme as
especificações ZE
Ready (1)

Com função de
regulação de potência
Proteção DC 6mA
integrada

0 580 30 0 580 30 + 0 580 52 0 580 42 + 0 580 54 0 580 42 + 0 580 53

Características técnicas e diagramas de ligação
Dimensões em www.legrand.pt
Permite carregar com segurança todos os veículos elétricos (equipados com carregadores monofásicos e trifásicos) e híbridos recarregáveis
Modo 2 ou Modo 3. Conforme as normas IEC 61851-1 e 61851-22
Possibilidade de regulação de potência no posto com adaptação das proteções e circuitos de alimentação. Comunicação local sem fios por
Bluetooth integrado: configuração e controlo do posto por dispositivos móveis através da aplicação compatível com IOS ou Android
Funções disponíveis: programação diária da carga, visualização do estado operacional do posto, ativação / desativação do posto, histórico,
monitorização de consumo com armazenamento de dados na cloud, atualização de software
Comunicação sem fios IP à distância com kit de comunicação ref. 0 590 56
Equipado com:
- Tomada 2P + T com Green’up system, permite a utilização da potência máxima e garante um carregamento seguro e rápido através da ficha
2P + T (Modo 2 (2))
- Tomada tipo 2 com obturadores (T2S) 3P + N + T (funcionamento em monofásico ou trifásico) com cabo piloto (Modo 3)
Com sistema de proteção DC 6 mA
Ligação e proteção a partir do quadro elétrico com 1 linha dedicada protegida (2 linhas dedicadas para postos de carregamento para 2 veículos)
Possibilidade de pilotagem dos horários fora de vazio através de contactor, relógio, interruptor (entrada de contacto seco 12 V= )
Possibilidade de comando on / off à distância (entrada de contacto seco 12 V= )

Emb. Ref. Postos de carregamento monofásicos Emb. Ref. Postos de carregamento monofásicos
isolante - Modo 3 metal - Modo 2 e 3 (cont.)
IP 44 - IK 08 7,4 kW - 32 A
Postos de carregamento com fixação na parede Possibilidade de regulação:
a serem equipados com um suporte ref. 0 590 52 - 3,7/4,6/5,7/7,4 kW
para fixação no chão - 16/20/25/32 A
3,7 / 4,6 kW - 16/20 A 1 0 580 43 Para carregamento de 1 veículo
1 0 580 00 Para carregamento de 1 veículo 1 0 580 44 Para carregamento de 2 veículos em simultâneo
7,4 kW - 32 A
Possibilidade de regulação: Postos de carregamento trifásicos
- 3,7/4,6/5,7/7,4 kW isolante - Modo 3
- 16/20/25/32 A
1 0 580 01 Para carregamento de 1 veículo IP 44 - IK 08
Postos de carregamento com fixação em parede
Postos de carregamento monofásicos a serem equipados com um suporte ref. 0 590 52
isolante - Modo 2 e 3 para fixação ao solo
22 kW - 32 A
IP 44 - IK 08 Possibilidade de regulação :
Postos de carregamento com fixação na parede - 11/15/18/22 kW
a serem equipados com um suporte ref. 0 590 52 - 16/20/25/32 A
para fixação no chão 1 0 580 02 Para carregamento de 1 veículo
3,7/4,6 kW - 16/20 A
1 0 580 30 For charging 1 vehicle Postos de carregamento trifásicos
metal - Modo 3
7,4 kW - 32 A IP 55 - IK 10
Possibilidade de regulação: Deve ser equipado com:
- 3,7/4,6/5,7/7,4 kW - Fixação em parede: um kit de montagem
- 16/20/25/32 A fornecido com tampa frontal de metal
1 0 580 35 Para carregamento de 1 veículo ref. 0 590 53
Postos de carregamento monofásicos - Fixação ao solo: fornecido com suporte e tampa
frontal de metal ref. 0 590 54
metal - Modo 2 e 3
22 kW - 32 A
IP 55 - IK 10 Possibilidade de regulação:
Deve ser equipado com: - 11/15/18/22 kW
- Fixação em parede: um kit de montagem - 16/20/25/32 A
fornecido com tampa frontal de metal ref. 0 590 53 1 0 580 48 Para carregamento de 1 veículo
- Fixação ao solo: fornecido com suporte e tampa 1 0 580 49 Para carregamento de 2 veículos em simultâneo
frontal de metal ref. 0 590 54
(1) Postos de carregamento conforme as especificações ZE
3,7/4,6 kW - 16/20 A Ready 1.2 e EV Ready. ZE Ready e EV Ready são marcas
1 0 580 41 Para carregamento de 1 veículo registadas da Renault
(2) Para veículos com um cabo equipado com ficha Green’up
1 0 580 42 Para carregamento de 2 veículos em simultâneo Legrand
