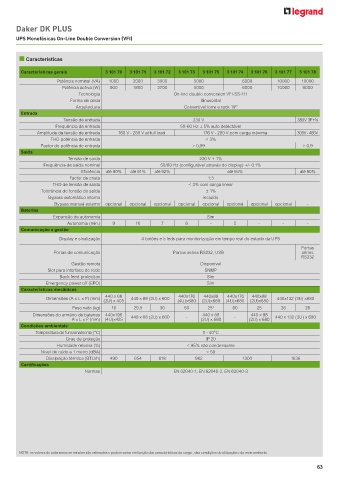

Page 65 - Catálogo Geral Legrand 2023

Daker DK PLUS

UPS Monofásicas On-Line Double Conversion (VFI)

n Características

Características gerais 3 101 70 3 101 71 3 101 72 3 101 73 3 101 75 3 101 74 3 101 76 3 101 77 3 101 78
Potência nominal (VA) 1000 2000 3000 5000 6000 10000 10000
Potência activa (W) 900 1800 2700 5000 6000 10000 9000
Tecnologia On-line double conversion VFI-SS-111
Forma de onda Sinusoidal
Arquitectura Convertível torre e rack 19''
Entrada
Tensão de entrada 230 V 380V 3F+N
Frequência de entrada 50-60 Hz ± 5% auto detectável
Amplitude da tensão de entrada 160 V - 288 V at full load 176 V - 280 V com carga máxima 305V - 485V
THD potência de entrada < 3%
Factor de potência de entrada > 0,99 > 0,9
Saída
Tensão de saída 230 V ± 1%
Frequência de saída nominal 50/60 Hz (configurável através do display) +/- 0.1%
Eficiência até 90% até 91% até 92% até 94% até 90%
Factor de crista 1:3
THD de tensão de saída < 3% com carga linear
Tolerância de tensão de saída ± 1%
Bypass automático interno incluído
Bypass manual externo opcional opcional opcional opcional opcional opcional opcional opcional -
Baterias
Expansão de autonomia Sim
Autonomia (min.) 9 10 7 6 - 5 - - -
Comunicação e gestão
Display e sinalização 4 botões e 5 leds para monitorização em tempo real do estado da UPS
Portas
Portas de comunicação Portas series RS232, USB séries
RS232
Gestão remota Disponível
Slot para interface de rede SNMP
Back feed protection Sim
Emergency power off (EPO) Sim
Características mecânicas
440 x 88 440x176 440x88 440x176 440x88
Dimensões (A x L x P) (mm) 440 x 88 (2U) x 600 440x132 (3U) x680
(2U) x 405 (4U)x680 (2U)x680 (4U)x680 (2U)x680
Peso neto (kg) 16 29,5 30 60 25* 60 25 26 28
Dimensões do armário de baterias 440x196 440 x 88 (2U) x 600 - 440 x 88 - 440 x 88 440 x 132 (3U) x 680
A x L x P (mm) (4U)x425 (2U) x 680 (2U) x 680
Condições ambientais
Temperatura de funcionamento (°C) 0 - 40°C
Grau de proteção IP 20
Humidade relativa (%) < 95% não condensante
Nível de ruído a 1 metro (dBA) < 50
Dissipação térmica (BTU/h) 490 654 818 982 1300 1636
Certificações
Normas EN 62040-1, EN 62040-2, EN 62040-3

NOTA: os valores de autonomia em minutos são estimados e podem variar em função das características da carga , das condições de utilização e do meio ambiente

63
