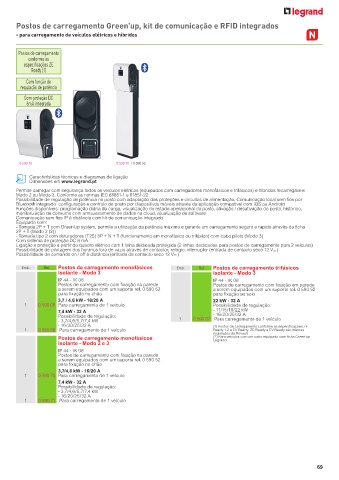

Page 71 - Catálogo Geral Legrand 2023

Postos de carregamento Green'up, kit de comunicação e RFID integrados

- para carregamento de veículos elétricos e híbridos

Postos de carregamento
conforme as
especificações ZE
Ready (1)

Com função de
regulação de potência
Com proteção DC
6mA integrada

0 590 70 0 590 70 + 0 590 52

Características técnicas e diagramas de ligação
Dimensões em www.legrand.pt
Permite carregar com segurança todos os veículos elétricos (equipados com carregadores monofásicos e trifásicos) e híbridos recarregáveis
Modo 2 ou Modo 3. Conforme as normas IEC 61851-1 e 61851-22
Possibilidade de regulação de potência no posto com adaptação das proteções e circuitos de alimentação. Comunicação local sem fios por
Bluetooth integrado: configuração e controlo do posto por dispositivos móveis através da aplicação compatível com IOS ou Android
Funções disponíveis: programação diária da carga, visualização do estado operacional do posto, ativação / desativação do posto, histórico,
monitorização de consumo com armazenamento de dados na cloud, atualização de software
Comunicação sem fios IP à distância com kit de comunicação integrado
Equipado com:
- Tomada 2P + T com Green’up system, permite a utilização da potência máxima e garante um carregamento seguro e rápido através da ficha
2P + T (Modo 2 (2))
- Tomada tipo 2 com obturadores (T2S) 3P + N + T (funcionamento em monofásico ou trifásico) com cabo piloto (Modo 3)
Com sistema de proteção DC 6 mA
Ligação e proteção a partir do quadro elétrico com 1 linha dedicada protegida (2 linhas dedicadas para postos de carregamento para 2 veículos)
Possibilidade de pilotagem dos horários fora de vazio através de contactor, relógio, interruptor (entrada de contacto seco 12 V= )
Possibilidade de comando on / off à distância (entrada de contacto seco 12 V= )

Emb. Ref. Postos de carregamento monofásicos Emb. Ref. Postos de carregamento trifásicos
isolante - Modo 3 isolante - Modo 3
IP 44 - IK 08 IP 44 - IK 08
Postos de carregamento com fixação na parede Postos de carregamento com fixação em parede
a serem equipados com um suporte ref. 0 590 52 a serem equipados com um suporte ref. 0 590 52
para fixação no chão para fixação ao solo
3,7 / 4,6 kW - 16/20 A 22 kW - 32 A
1 0 590 05 Para carregamento de 1 veículo Possibilidade de regulação :
7,4 kW - 32 A - 11/15/18/22 kW
Possibilidade de regulação: - 16/20/25/32 A
- 3,7/4,6/5,7/7,4 kW 1 0 590 07 Para carregamento de 1 veículo
- 16/20/25/32 A (1) Postos de carregamento conforme as especificações ZE
1 0 590 06 Para carregamento de 1 veículo Ready 1.2 e EV Ready. ZE Ready e EV Ready são marcas
registadas da Renault
Postos de carregamento monofásicos (2) Para veículos com um cabo equipado com ficha Green’up
Legrand
isolante - Modo 2 e 3
IP 44 - IK 08
Postos de carregamento com fixação na parede
a serem equipados com um suporte ref. 0 590 52
para fixação no chão
3,7/4,6 kW - 16/20 A
1 0 590 70 Para carregamento de 1 veículo
7,4 kW - 32 A
Possibilidade de regulação:
- 3,7/4,6/5,7/7,4 kW
- 16/20/25/32 A
1 0 590 71 Para carregamento de 1 veículo

69
