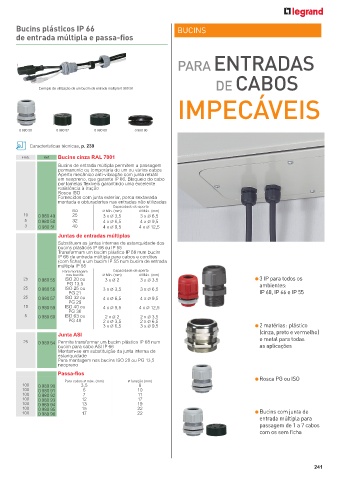

Page 243 - Catálogo Geral Legrand 2023

Bucins plásticos IP 66 BUCINS
de entrada múltipla e passa-fios

PARA ENTRADAS

DE CABOS

Exemplo de utilização de um bucim de entrada múltipla 0 980 50
IMPECÁVEIS

0 980 50 0 980 57 0 980 60 0 980 96

Características técnicas, p. 239

Emb. Ref. Bucins cinza RAL 7001
Bucins de entrada múltipla permitem a passagem
permanente ou temporária de um ou vários cabos
Aperto mecânico anti-vibração com junta retrátil
em neopreno, que garante IP 66. Bloqueio do cabo
por lamelas flexíveis garantindo uma excelente
resistência à tração
Rosca ISO
Fornecidos com junta exterior, porca sextavada
montada e obturadortes nas entradas não utilizadas
Capacidade de aperto
ISO Ø Mín. (mm) Ø Máx. (mm)
10 0 980 49 25 3 x Ø 3,5 3 x Ø 6,5
5 0 980 50 32 4 x Ø 6,5 4 x Ø 9,5
3 0 980 51 40 4 x Ø 9,5 4 x Ø 12,5
Juntas de entradas múltiplas
Substituem as juntas internas de estanquidade dos
bucins plásticos IP 68 ou IP 55
Transformam um bucim plástico IP 68 num bucim
IP 66 de entrada múltipla para cabos e cordões
(com ficha) e um bucim IP 55 num bucim de entrada
múltipla IP 55
Para montagem Capacidade de aperto
nos bucins Ø Mín. (mm) Ø Máx. (mm)
25 0 980 55 ISO 20 ou 3 x Ø 2 3 x Ø 3,5 3 IP para todos os
PG 13,5 ambientes:
25 0 980 56 ISO 25 ou 3 x Ø 3,5 3 x Ø 6,5
PG 21 IP 68, IP 66 e IP 55
25 0 980 57 ISO 32 ou 4 x Ø 6,5 4 x Ø 9,5
PG 29
10 0 980 58 ISO 40 ou 4 x Ø 9,5 4 x Ø 12,5
PG 36
5 0 980 60 ISO 63 ou 2 x Ø 2 2 x Ø 3,5
PG 48 2 x Ø 3,5 2 x Ø 6,5
3 x Ø 6,5 3 x Ø 9,5 2 matérias : plástico
Junta ASI (cinza, preto e vermelho)
25 0 980 54 Permite transformar um bucim plástico IP 68 num e metal para todas
bucim para cabo ASI IP 66 as aplicações
Montam-se em substituição da junta interna de
estanquidade
Para montagem nos bucins ISO 20 ou PG 13,5
neopreno
Passa-fios
Rosca PG ou ISO
Para cabos Ø máx. (mm) Ø furação (mm)
100 0 980 90 3,5 6
100 0 980 91 6 10
100 0 980 92 7 11
100 0 980 93 12 17
100 0 980 94 13 19
100 0 980 95 15 22
100 0 980 96 17 22 Bucins com junta de
entrada múltipla para
passagem de 1 a 7 cabos
com os sem ficha

241
